Utilice la página de Achaflanado para seleccionar las herramientas y las opciones de la estrategia de achaflanado.
Definición de curvas especifica las curvas que desea mecanizar y añade las propiedades de mecanizado a esas curvas.
Crear patrón — Haga clic para crear un patrón nuevo vacío.
Patrón seleccionado — Seleccione un patrón de la lista. Si no se muestra ningún patrón o
está seleccionado, entonces no se selecciona ningún patrón. La lista recoge todos los patrones disponibles.
Indicar patrón seleccionado — Haga clic para seleccionar un patrón en la ventana de gráficos, y no por el nombre en la lista de Seleccionar patrón.
Haciendo clic en se accede a la pestaña de Seleccionar entidad. Seleccione un patrón en la ventana de gráficos para cerrar la pestaña de Seleccionar entidad y mostrar el patrón en el campo de Patrón seleccionado.
Agrupar curvas — Haga clic para copiar las curvas seleccionadas dentro del patrón. Esto proporciona un rápido y poderoso sistema de extraer la geometría de las curvas desde un modelo de superficie y copiarlo en el patrón/límite activo. Para obtener más información, consulte el Ejemplo de agrupar curvas.
Editar las secciones de mecanizado
— Especifica:
- qué zonas de la curva se mecanizan
- qué lado de la curva se mecaniza
- la estrategia de mecanizado.

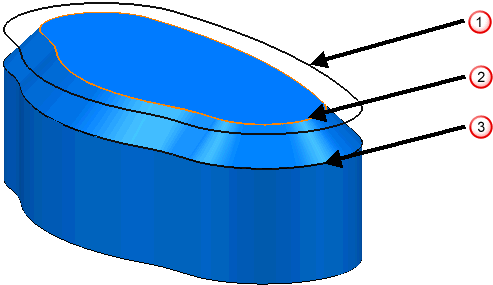

Posición — Seleccione la opción que especifica la posición del patrón relativo al chaflán.
—
Esquina — Localiza el patrón en la esquina del chaflán.
—
Superior — Localiza el patrón en la parte superior del chaflán.
—
Inferior — Localiza el patrón en la parte inferior del chaflán.
Tolerancia — Introduzca un valor de tolerancia para determinar la exactitud con la que la trayectoria sigue al patrón.
Dirección de corte — Seleccione la tecnología de fresado.
Seleccione una de las direcciones de corte siguientes:
- Material a la derecha — Seleccione para crear trayectorias utilizando únicamente mecanizado con material a la derecha, siempre que sea posible. La herramienta está a la izquierda del borde mecanizado cuando se mira en la dirección de desplazamiento de la herramienta.
- Material a la izquierda — Seleccione para crear trayectorias utilizando únicamente mecanizado con material a la izquierda o cortes ascendentes, siempre que sea posible. La herramienta está a la derecha del borde mecanizado cuando se mira en la dirección de desplazamiento de la herramienta.
- Cualquiera — Seleccione para crear trayectorias utilizando tanto el mecanizado con material a la izquierda como el de material a la derecha. De esta manera se minimizan las levantadas de la herramienta y el desplazamiento de la herramienta.

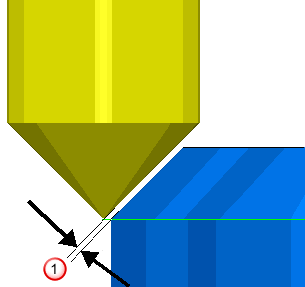

Espesor de curva — Introduzca la distancia entre la herramienta y la figura de chaflán, normal al chaflán.
— Espesor de curva
, que configura el espesor en el modelo considerado durante la detección de colisiones de la punta de la herramienta.

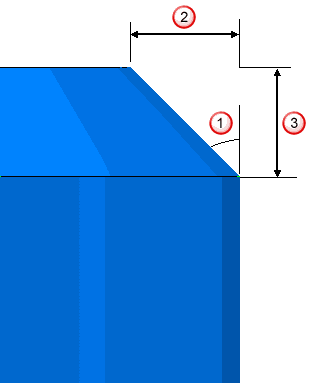

Definición del chaflán
— Ángulo del chaflán
— Anchura del chaflán
— Profundidad de chaflán
Ángulo definido por — Seleccione el método utilizado para determinar el ángulo del chaflán.
Herramienta — El ángulo de conicidad de la herramienta determina el ángulo del chaflán.
45
— El ángulo del chaflán es de 45.
Ángulo — El campo de Ángulo chaflán determina el ángulo del chaflán.
Anchura/profundidad — Los valores especificados en los campos de Anchura y Profundidad determinan el ángulo del chaflán.
Áng. del chaflán — Introduzca el ángulo del chaflán. Esta opción solo está disponible cuando en Ángulo definido por se selecciona Ángulo. Si selecciona cualquier otra opción, este campo muestra el ángulo real del chaflán, pero no es posible editar el valor.
Anchura — Introduzca la anchura del chaflán. Se calcula automáticamente si especifica un Ángulo y una Profundidad.
Profundidad — Introduzca la profundidad del chaflán. Se calcula automáticamente si especifica un Ángulo y una Anchura.
Posición de herramienta — Seleccione la posición de la herramienta en relación al chaflán.
Profundidad axial superior — La distancia de la herramienta se extiende por encima de la parte superior del chaflán.
— Profundidad axial superior
Profundidad axial inferior — La distancia de la herramienta se extiende por debajo de la parte inferior del chaflán.
— Profundidad axial inferior
Diámetro efectivo — El diámetro efectivo de la herramienta en el punto de contacto de la herramienta con el chaflán.
— Diámetro efectivo
