Puede configurar criterios de búsqueda seleccionando una figura del modelo. Esto permite buscar figuras similares aun cuando desconozca su tamaño.
- Seleccione el sólido que desee escanear, por ejemplo:
Nota: Por defecto, si no hay ningún sólido seleccionado, se utiliza el sólido activo. - Haga clic en la pestaña de Sólido > panel de Figura > Reconocimiento inteligente para abrir el cuadro de diálogo de Reconocimiento inteligente de figuras.
- Seleccione el Tipo de figura que desea detectar.

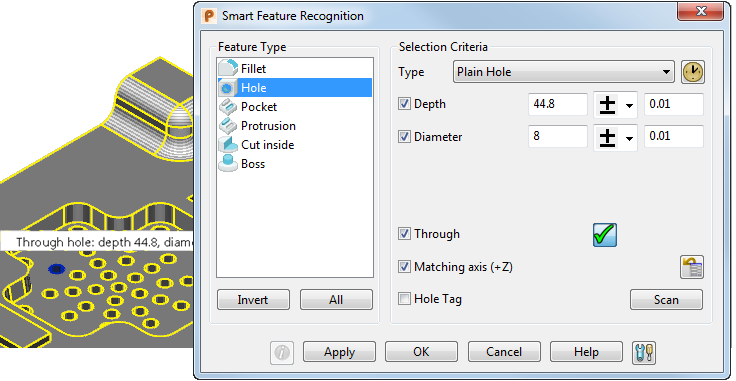

- Sitúe el cursor encima de una copia del tipo de figura seleccionado, para que se visualice su etiqueta e información de su dimensión:
- Haga clic en la figura. La figura se colorea de azul y se configuran los criterios de búsqueda para coincidir con la figura seleccionada.
Nota: Puede utilizar este método para seleccionar varios tipos de figura, pero asegúrese de que selecciona la entrada de Todos los seleccionados de la lista de Tipo.
