La anotación es el texto de la dimensión
:
Utilice la página de Anotación para modificar las opciones de la anotación:
Estilo — En la lista, seleccione el estilo de la línea.
Fuente — Seleccione la fuente que se utiliza en la anotación.
Texto embebido — Active esta opción para embeber el texto en la línea directriz.
Texto horizontal — Active esta opción para cambiar todo el texto posicionándolo en horizontal respecto del plano principal.

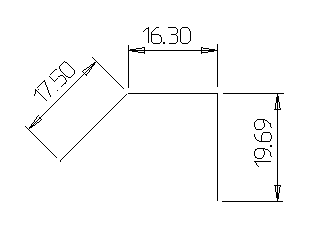

Imagine que las dimensiones tienen el ángulo de la siguiente imagen:

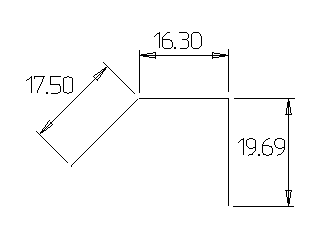

Cuando el texto se pasa a horizontal, el aspecto de las dimensiones pasa a ser el siguiente:

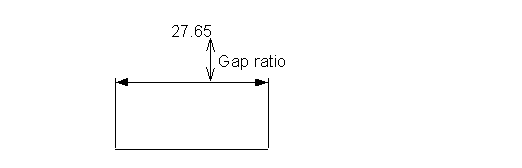

Separación — Modifica la separación que hay entre la directriz y el texto:

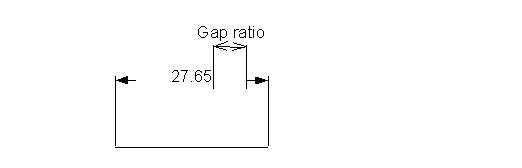

- Cuando la opción de Texto horizontal está activada, la separación es la siguiente:

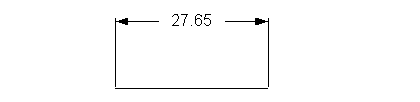

- Cuando la opción de Texto embebido está activada, la separación es:
Fracciones — Convierte la parte decimal de la dimensión en una fracción, por defecto al octavo más próximo.
Denominador de la fracción — Asigna un valor determinado al denominador de la fracción. Es útil en la comparación de valores de dimensión.
Altura de los caracteres — Modifica la altura del texto.
Paso — Configura la cantidad de espacio que hay entre los caracteres.
Caracteres proporcionales — (Únicamente en la fuente Duct) Cuando esta opción está activada, el espacio que ocupa cada carácter no es fijo.
Formato del ángulo — Modifica la visualización de una dimensión angular. Seleccione el formato con el que el atributo de Formato del ángulo visualiza todas las dimensiones de ángulo:
- Decimales
- Grados
- Grados - Minutos
- Grados - Minutos - Segundos
Número de decimales — El número de decimales determina la cantidad de dígitos que se visualizan después de la coma decimal. Por defecto, los números se visualizan con dos decimales.
Eliminar los ceros a la derecha — Active esta opción para eliminar de las anotaciones de dimensión los ceros a la derecha de la parte decimal. Por defecto, esta opción está desactivada.
Opciones de las dimensiones múltiples — Las siguientes opciones de aplican a las dimensiones de punto base, cadena y ordenada:
- Espacio de la directriz del punto base — La distancia que hay entre la directriz y el texto en las dimensiones de punto base.
- Texto centrado — Active esta opción para embeber el texto en la línea directriz. Desactive esta opción para introducir una posición para especificar en qué parte de la directriz está el texto.
