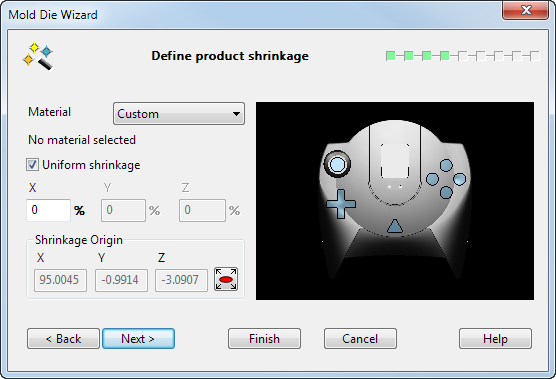

La página de Configurar la contracción del producto permite especificar el factor de contracción del producto y el origen de la contracción.
El factor de contracción es la cantidad con la que la que se amplía la cavidad del molde para permitir la contracción.
- Seleccione un Material en la lista desplegable. La lista recoge los nombres abreviados de los materiales; cuando se selecciona un material, debajo se visualiza el nombre completo del material. Se inserta un valor predefinido (que depende del material seleccionado) en los campos de X, Y y Z.
- Los materiales se guardan en el fichero de material_shrinkage.csv en:
C:\Program Files\Autodesk\PowerShapexxxxx\file\diewizard
xxxxx es el número de la versión de PowerShape y C es la unidad en la que PowerShape está instalado. Puede modificar este fichero.
- Desactive la opción de Contracción uniforme para configurar factores de contracción distintos en los ejes X, Y y Z.
Se visualizan las coordenadas X, Y y Z del origen de la contracción. Las coordenadas se expresan en función del plano de trabajo activo.
- Haga clic en el botón de
para cambiar el Origen de la contracción.
Seleccione el nuevo origen de la contracción haciendo clic en el modelo o configurando la posición en el cuadro de diálogo de Posición
.
- Haga clic en el botón de Siguiente para abrir la segunda página deDefinir el tamaño del bloque del Asistente de Matriz de molde.
