Utilice esta página de Líneas centrales para especificar los atributos predeterminados de la vista de líneas centrales:
- Crear líneas centrales en las vistas — Active esta opción para crear automáticamente líneas centrales que atraviesan primitivos y figuras de sólidos en todas las vistas, excepto en las de sección. La visualización de los detalles de las líneas centrales depende de la figura y la dirección de la vista.

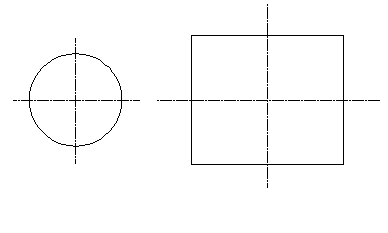

Se dibuja una cruz cuando un agujero se visualiza desde arriba o cuando el bloque primitivo está en la vista:
En los bloques únicamente se visualizan las líneas centrales en la vista de plano (vista desde el eje Z).

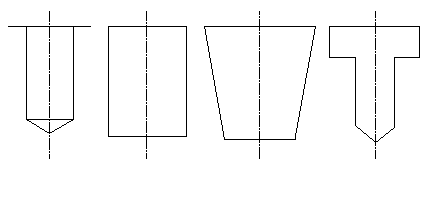

Se dibuja una línea a lo largo del centro cuando se visualizan un agujero, un cilindro o un cono desde un lado. Se dibuja una línea a lo largo del eje de revolución en las superficies de revolución:
- Crear líneas centrales — Active esta opción para crear automáticamente líneas centrales que atraviesan primitivos y figuras de sólidos en todas las vistas de sección. Las líneas centrales se dibujan únicamente cuando el plano de sección corta al primitivo o a la figura.
- Crear líneas centrales únicamente en elementos de corte — Active esta opción para crear líneas centrales en elementos cortados en las vistas de sección; en cualquier otro caso, se crean líneas centrales en todos los objetos rotados.
- Utilice las opciones de Crear líneas centrales en para configurar la creación de líneas centrales en:
- Primitivos de sólido
- Agujeros de sólido
- Figuras de sólido
- Superficies circulares
- Círculos alámbricos
- Crear líneas centrales dependientes — Active esta opción para crear líneas centrales dependientes.
- Desfase de la línea central — Introduzca el valor deseado del desfase de la línea central para modificar la distancia con la que la línea central supera al objeto. El desfase predeterminado de las líneas centrales es de 4,0 mm. El valor se guarda en el modelo.
- Estilo de la línea central — En la lista desplegable, seleccione el estilo de las líneas centrales.
Configurar los estilos — Haga clic en esta opción para desplegar la barra de herramientas de Estilo y personalizar el estilo de las líneas centrales.
Los cambios de estilo se introducen en el estilo actual y se aplican a la selección.
- Seleccione alguna de las siguientes opciones de Nivel de creación de la lista desplegable:
- Nivel de creación de las líneas — Crea una línea central en el nivel de creación de líneas actual.
- Número del nivel — Introduzca el nivel correspondiente en el campo de Número del nivel. Esta opción crea una línea central en el nivel especificado.
- Nivel del elemento asociado — Crea una línea central en el nivel del elemento asociado. Esta opción únicamente está disponible cuando la de Crear líneas centrales dependientes está activada.
- Número del nivel — Esta opción está disponible cuando la de Número del nivel está seleccionada en la lista desplegable de Nivel de creación. Introduzca el número del nivel deseado para la creación de líneas centrales.
