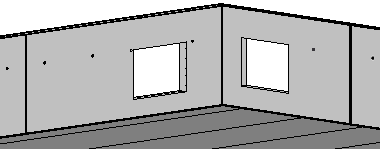

Divida muros estructurales y forjados estructurales en paneles configurables para montajes.
Al utilizar la herramienta Precast
(Split) en muros estructurales, forjados estructurales y losas de cimentación, puede crear un montaje de paneles, conexiones, patines y pletinas para documentación y fabricación.
Structural Precast for Revit crea montajes de estos elementos estructurales:
- muros estructurales
- forjados estructurales
- losas de cimentación
- Haga clic en la ficha Precast
grupo Segmentation
(Split).
- En la barra de opciones, seleccione Múltiple para activar la selección de varios elementos.
- En el área de dibujo, seleccione los elementos estructurales.
- En la barra de opciones, haga clic en Finalizar.
- Para suelos y losas, se abre el cuadro de diálogo Propiedades de losa. Seleccione el tipo de suelo para los paneles: losa de placa alveolar, losa sólida o losa de jácena. Después haga clic en Aceptar.
Las piezas y los montajes se crean según los valores seleccionados en el cuadro de diálogo Configuration.
También puede seleccionar elementos estructurales en el área de dibujo y hacer clic en la ficha Precast grupo Segmentation
(Split).
En un muro estructural, un forjado estructural o una losa de cimentación, la herramienta Split sirve para:
- Crear piezas.
- Dividir piezas con el comando de división de Revit.
- Colocar conexiones y refuerzo.
- Crear montajes a partir de piezas.
Nota: Si se efectúa cualquier cambio en el contorno del muro, los montajes se actualizarán sin tener en cuenta las reglas de segmentación o de conexión. Para obtener segmentaciones y conexiones correctas, seleccione los montajes modificados y utilice la herramienta (Split). Se debe seleccionar el montaje, no el muro original. De lo contrario, el muro se dividirá sin tener en cuenta la división anterior.
