Esta herramienta examina los sistemas mecánicos que cree en un proyecto para comprobar que cada uno de ellos esté asignado a un sistema definido por el usuario y conectado correctamente.
Visualización de desconexiones
Puede mostrar marcas de seccionar para los conectores que no estén conectados actualmente. Para controlar la visualización de las marcas de desconexión, haga clic en la ficha Analizar
grupo Comprobar sistemas
Mostrar desconexiones. En el cuadro de diálogo Mostrar opciones de desconexiones, seleccione uno o varios de los siguientes elementos:
grupo Comprobar sistemas Mostrar desconexiones. En el cuadro de diálogo Mostrar opciones de desconexiones, seleccione uno o varios de los siguientes elementos: - Conducto
- Tubería
- Bandeja de cables y tubo
- Eléctrico
- Portante de fabricación

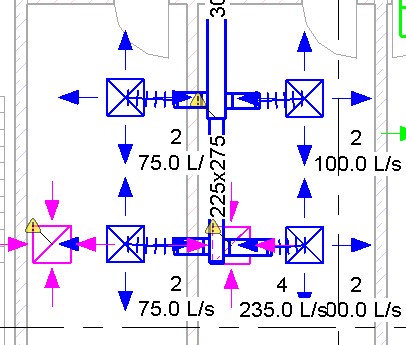

En el siguiente ejemplo, se han seleccionado las marcas de desconexión de conductos.
Haga clic en una marca de aviso para mostrar un mensaje de aviso relacionado. Haga clic en
Expandir cuadro de diálogo de aviso para ver los detalles del mensaje de aviso.
Haga clic en Mostrar desconexiones y anule la selección para desactivar las marcas de desconexión.
