Modificar una conexión personalizada

Modifique los componentes de una conexión personalizada.

1. Seleccione la conexión personalizada.
2. Haga clic en la ficha Modificar | Conexiones estructurales grupo Conexión (Editar).
3. En el grupo Editar tipo de conexión personalizada, haga clic en:
   • (Añadir) para seleccionar subelementos que conformarán el tipo de conexión personalizada.
   • (Eliminar) para excluir subelementos del tipo de conexión personalizada.
     Nota: Al eliminar un elemento de la conexión personalizada, se suprimirá automáticamente el elemento correspondiente del proyecto.

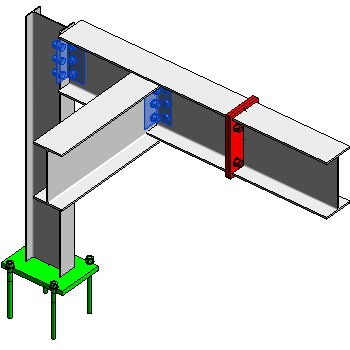

   Nota: Puede añadir conexiones estándar a conexiones personalizadas definidas anteriormente, pero solo en casos en los que no cambie el número inicial de elementos anfitriones. Por ejemplo, en la imagen siguiente, la conexión personalizada consta de dos ángulos de delimitación (azules). La conexión personalizada se ha enlazado a un pilar estructural para que pueda añadirse una pletina base. Sin embargo, en el caso de la pletina de empalme frontal (roja), se necesitaría una viga adicional que no se haya enlazado a la conexión personalizada original. Por este motivo, la pletina de empalme frontal no se ha podido añadir a la conexión personalizada.


4. En el grupo Editar tipo de conexión personalizada, haga clic en (Finalizar) para completar las modificaciones realizadas en la conexión personalizada o (Cancelar) para cerrar el grupo sin guardar los cambios.

Nota: Esta acción define de nuevo la conexión personalizada. Si el modelo contiene varios ejemplares del tipo de conexión personalizada modificado, todos los ejemplares se actualizarán (incluidos los parámetros del ejemplar). Se muestra un mensaje de advertencia antes de realizar esta acción.
