Después de usar Autodesk® Navisworks® para generar un modelo de coordinación, puede vincular el archivo NWD o NWC al modelo de Revit LT para usarlo como referencia en el diseño.
Vídeo: Uso de modelos de coordinación
Esta función es útil cuando el equipo de otra disciplina no utiliza Revit LT para modelado. Permite comparar el modelo de Revit LT con uno que no es de Revit LT para finalidades de coordinación. Si de forma regular se carga el modelo de coordinación actualizado (por ejemplo, de manera semanal), el riesgo de conflictos se minimiza. Este método puede acelerar el proceso de diseño y reducir la necesidad de efectuar cambios, lo cual supone un ahorro de tiempo y dinero a todo el equipo de diseño.
Modelos de coordinación

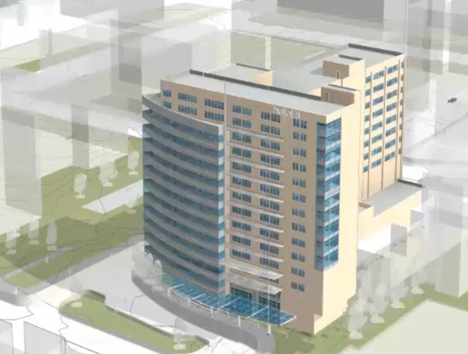

Un modelo de coordinación es un diseño 3D que se utiliza en la comprobación cruzada virtual de diferentes disciplinas en las fases de diseño, antes de la construcción y durante la construcción de un proyecto. Para la función Modelo de coordinación, utilice un archivo NWC o NWD. NWD y NWC son formatos de archivo nativos de Navisworks. Los equipos de proyecto utilizan Navisworks para combinar datos de diseño de varias disciplinas en un solo modelo de coordinación.
Ejemplos
- Un arquitecto utiliza Revit LT para diseñar un edificio. Un ingeniero estructural utiliza otro producto de software para el diseño estructural del edificio. El arquitecto quiere incorporar el diseño estructural en Revit LT y usarlo como referencia para asegurar que los elementos arquitectónicos se alineen correctamente con los elementos estructurales del diseño.
- Un diseñador utiliza un modelador 3D para diseñar el envolvente exterior de un edificio mediante un sistema complejo de muros cortina. El arquitecto quiere incorporar este modelo en Revit LT y usarlo como referencia para asegurarse de que el diseño interior del edificio se alinee correctamente con el envolvente.
- Un arquitecto utiliza Revit LT para diseñar un edificio. Un ingeniero civil utiliza otro producto de software para el diseño detallado del emplazamiento. El arquitecto quiere incorporar el emplazamiento del diseño en Revit LT; lo utiliza como elemento subyacente para planificar correctamente el diseño del edificio en el emplazamiento.
Usar el modelo de coordinación en Revit LT

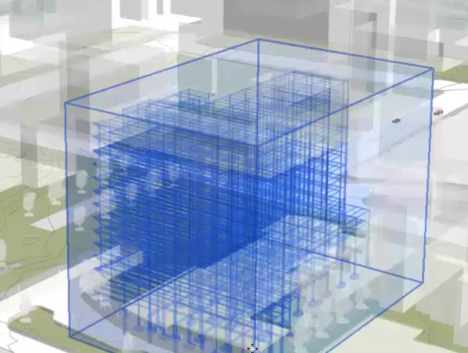

Al vincular un modelo de coordinación en un modelo de Revit LT, el modelo de coordinación se muestra en la vista actual. Aparece rodeado por un cuadro de delimitación, visible al desplazar el cursor por encima del modelo de coordinación. Al seleccionar el cuadro, la barra de estado muestra la familia y el tipo Modelo de coordinación: modelo Navisworks, seguido del nombre de modelo de Navisworks. En la paleta Propiedades, se muestran la ruta de archivo, el nombre y otras propiedades del modelo de coordinación.
En Revit LT, el modelo de coordinación se trata como un solo elemento. Revit LT no puede distinguir elementos individuales en el modelo de coordinación. En el modelo de coordinación, no es posible seleccionar elementos ni ver sus propiedades.
Después de vincular el modelo de coordinación, puede hacer lo siguiente en Revit LT:
- Visualice el modelo de coordinación en vistas 3D y 2D, con planos, alzados y secciones.
- Bloquee el modelo para mantenerlo en su posición y evitar que se mueva accidentalmente respecto al modelo de Revit LT.
- Defina las fases del modelo de coordinación.
- Defina la transparencia del modelo de coordinación para distinguirlo del modelo de Revit LT. Utilice el cuadro de diálogo Visibilidad/Gráficos para definir su visibilidad y transparencia.
- Imprima el modelo de coordinación como parte de una vista de Revit LT.
- Exporte el modelo de coordinación a una imagen como parte de una vista de Revit LT.
- Descargue el modelo de coordinación para retirarlo temporalmente del modelo (por ejemplo, para mejorar el rendimiento). Al volver a cargar el modelo, mantiene la misma posición y la misma orientación.
- Vuelva a cargar el modelo de coordinación para reflejar las actualizaciones recientes.
- Quite (suprima) el modelo de coordinación del modelo de Revit LT.
Debido a que las texturas no se incluyen con el modelo de coordinación, este no se puede renderizar como parte de una vista de Revit LT.
