Parte 4: creación de un suelo

En este ejercicio, creará un entresuelo en el área de espacio de la tienda del edificio.

Categoría Usuarios nuevos Tiempo necesario 15 minutos Archivos de aprendizaje utilizados GSG_04_add_floor.rvt

Antes de comenzar, descargue el archivo GSG_04_add_floor.rvt.

Objetivos

• Añadir un suelo mediante el dibujo de un esquema para crear el contorno.
• Editar el contorno del suelo y utilizar las herramientas Alinear y Recortar para crear un boceto de bucle cerrado.

Ver el vídeo

Creación de un suelo en el nivel inferior

1. Abra el proyecto GSG_04_add_floor.rvt.
   Nota: Se ha añadido un nivel adicional a este archivo para el nivel de entresuelo.
2. En el parámetro Planos de planta del Navegador de proyectos, haga doble clic en Entresuelo.
3. Haga clic en la ficha Arquitecturagrupo Construir(Suelo).
4. Haga clic en la ficha Modificar | Crear contorno de suelogrupo Dibujar (Seleccionar muros).

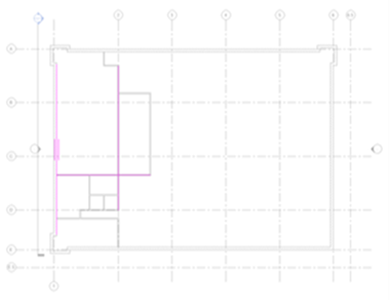

5. Coloque el cursor sobre uno de los tres muros, como se muestra en la imagen y haga clic para colocar una línea de contorno.

6. En la ficha Modificar | Crear contorno de suelogrupo Dibujar, cambie para colocar segmentos de línea.

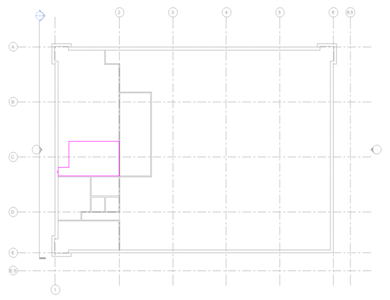

7. Coloque las líneas de contorno aproximadamente como se muestra.
8. En la ficha Modificar | Crear contorno de suelo, seleccione Recortar a esquina.

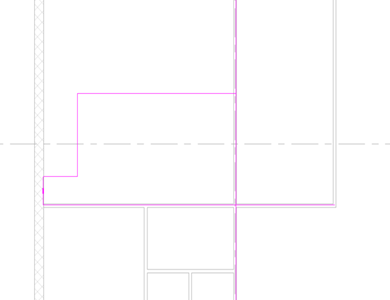

9. Recorte las esquinas del contorno mediante la selección de las líneas en los lados que se conservarán.

10. Después de que el contorno forme un bucle cerrado, active (Finalizar modo de edición) en el grupo Modo.
