Vea o cambie las propiedades de una superficie topográfica o una subregión con la herramienta Superficie topográfica.
Para visualizar o cambiar las propiedades de una superficie topográfica o una subregión, abra una vista 3D o una vista de plano de emplazamiento y haga clic en la ficha Emplazamientogrupo Modelar emplazamiento
(Superficie topográfica).
Nombre | Descripción |
---|---|
Materiales y acabados | |
Material | Seleccione el material de superficie en la lista. Puede crear su propio material de superficie topográfica. Las superficies topográficas no admiten materiales con patrones de superficie. Consulte Materiales. |
Cotas | |

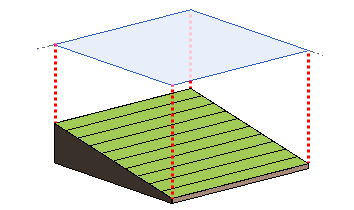

Área proyectada | El área bidimensional de la superficie cuando se proyecta sobre un plano liso, por ejemplo, como si se visualizara desde arriba.
![]() El área proyectada omite el área de superficie adicional causada por inclinaciones y otros aspectos 3D de la superficie. Puede incluir el Área proyectada en las tablas de planificación. Es un valor de sólo lectura. |
Área de superficie | El área total de la topografía, incluida la superficie adicional causada por inclinaciones y aspectos 3D de la superficie.
![]() Puede incluir el Área de superficie en las tablas de planificación. Es un valor de solo lectura. |
Datos de identidad | |
Comentarios | Comentarios definidos por el usuario sobre la superficie topográfica, que pueden aparecer en tablas de planificación. |
Nombre | El nombre de la superficie topográfica, que puede aparecer en tablas de planificación. |
Marca | Identificador exclusivo que puede asignar. |
Proceso por fases | |
Fase de creación | Fase en la que se crea la superficie topográfica. |
Fase de derribo | Fase en la que se derriba la superficie topográfica. |
