Fichiers STEP (STP, STEP)

La norme STEP pour l'échange des données de produit est un format d'échange ISO utilisé pour le transfert de données entre les systèmes de CAO/FAO. Vous pouvez importer des fichiers STP et STEP dans 3ds Max.

Menu Fichier > Importer > Boîte de dialogue Sélectionner un fichier à importer > Liste déroulante Types de fichier > Sélectionnez STEP (*.STP, *.STEP).
Au clavier : Alt+F > I > I > sélectionnez STEP (.stp/.step) dans le champ Types de fichier > accédez au fichier > cliquez sur Ouvrir

3ds Max n'exporte pas au format STEP.

Remarque : Les versions AP214, AP203E2 et AP242 sont prises en charge dans 3ds Max.

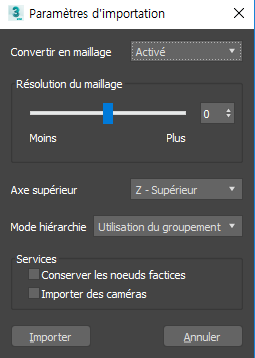

Interface

Convertir en maillage

Lorsque cette option est activée, la géométrie importée est convertie en objets maillage éditables 3ds Max. Quand elle est désactivée, la géométrie importée est convertie au format Objet corps. Cette option est activée par défaut.

Résolution de maillage

Définit la résolution des objets lorsqu'ils sont importés en tant qu'objets maillage éditables. Plus les valeurs sont élevées, plus les objets sont détaillés. En contrepartie, les temps de chargement sont rallongés et les objets prennent davantage d'espace mémoire. Plus les valeurs sont basses, moins les objets sont détaillés. Les valeurs peuvent être définies entre -10 et 10. Valeur par défaut : 0.

Axe vers le haut

L'axe vers le haut varie d'une application à l'autre. Sélectionnez l'axe approprié pour le fichier que vous importez. Valeur par défaut : Z - Haut.

Mode hiérarchie

Regroupe des objets importés. Pour conserver les regroupements, vous pouvez utiliser les groupes et les couches 3ds Max. Les couches ou les groupes sont imbriqués selon l'organisation de la scène d'origine. Valeur par défaut : Utilisation du regroupement.

Utilisation du regroupement : les objets sont placés dans des groupes 3ds Max en fonction de leur groupe d'appartenance dans le fichier importé.
Utilisation de la couche : les objets sont placés dans 3ds Max en fonction de leur couche d'appartenance dans le fichier importé.
Aplani : les objets ne sont pas regroupés et sont importés en tant qu'objets 3ds Max indépendants.

Groupe Services

Conserver les noeuds factices: Convertit les objets factices du fichier importé en objets factices 3ds Max. Cette valeur est désactivée par défaut.
Importer des caméras: Importe des caméras.
