FAQ : comment un modèle exporté à partir de Revit est-il importé dans Advance Steel 2016 ?

Remarque : La réponse est relative à la version 2016. Ces informations peuvent être différentes dans les autres versions.

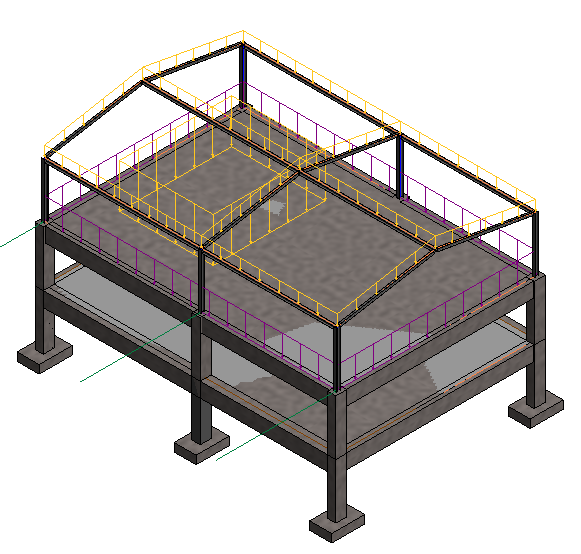

Créez un modèle dans Autodesk Revit Structure ou Autodesk Revit Architecture.

Pour exporter ce modèle dans le format interne Advance Steel avec une extension .smlx, vous devez installer l'Extension d'Advance Steel 2016 dans Revit.

Pour exporter le modèle à partir de Revit

1. Accéder à la commande Exporter :

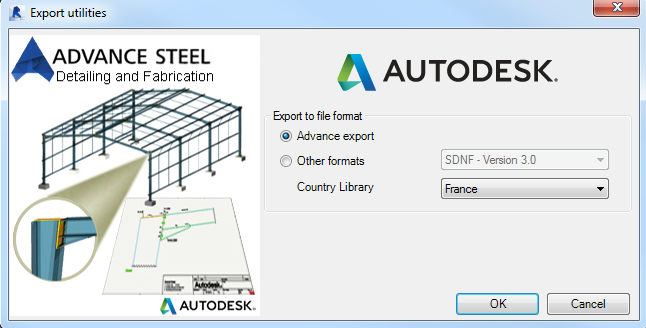

2. Sélectionnez l'option d'exportation appropriée :
   • Export Advance - exporte le modèle au format SMLX, utilisé pour l'importation dans Advance Steel.
   • Autres formats - option de sélection à partir des formats SNDF 2.0, SDNF 3.0, CIS2, IFC et PSS.
   • Bibliothèque pays - filtre le mappage automatique de la coupe pour un pays donné.


3. Cliquez sur OK.

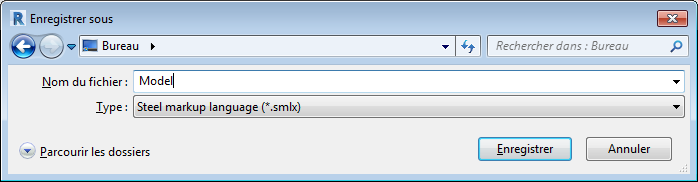

4. Dans la boîte de dialogue Enregistrer sous, sélectionnez l'emplacement où vous voulez enregistrer le fichier exporté.



   Si aucun de ces éléments n'est sélectionné, l'intégralité du modèle est exporté. Si certains éléments sont sélectionnés, une boîte de dialogue de confirmation s'affiche. Si vous cliquez sur Oui, vous n'exportez que les éléments sélectionnés. Si vous souhaitez exporter l'intégralité du modèle, cliquez sur Non.

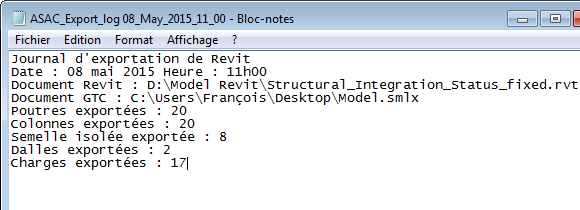

Un fichier journal est créé automatiquement et est stocké dans le dossier Temp, par exemple "C:\Users\Name\AppData\Local\Temp".

Le rapport contient des informations sur le nombre d'éléments exportés et dresse la liste des éléments non exportables.

Pour importer un modèle dans Advance Steel

1. Cliquez sur Export&Import Revit ( Importer).

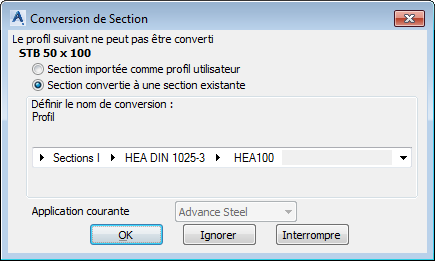

2. Si des coupes de poteau ou de poutre en acier/béton créées dans Revit n'ont aucune coupe correspondante dans Advance Steel, une boîte de dialogue apparaît à l'endroit où une coupe peut être sélectionnée.

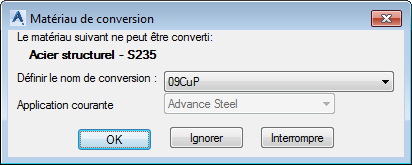

3. En outre, lorsque la matière n'existe pas dans Advance Steel, vous pouvez en sélectionner une pour la conversion.

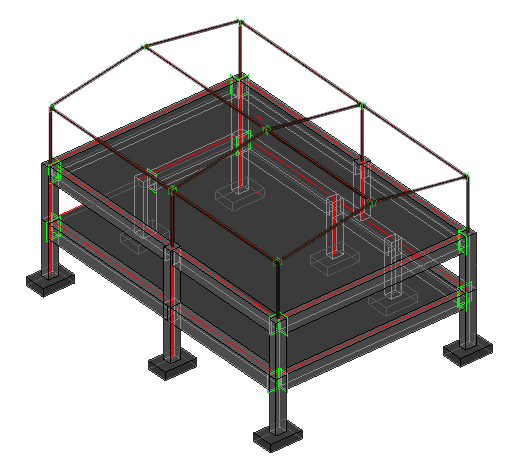

Le modèle importé :
