NC
Détails concernant le fonctionnement de la fonction de scribing :
- Le scribing fonctionne pour les poutres et reconnaît tout élément attaché à elles (poutres ou tôles). Il ne fonctionne pas pour les tubes ou les éléments arrondis, car ils n'ont pas de surfaces droites.
- Les éléments attachés doivent toucher le profil sur les surfaces NC. En règle générale, les surfaces NC sont les principaux côtés d'une poutre. Par exemple, les surfaces NC d'un profil en I sont les côtés de l'âme et le côté externe des ailes, de sorte que seuls les éléments associés à ces surfaces génèrent des données pour l'option de scribing.

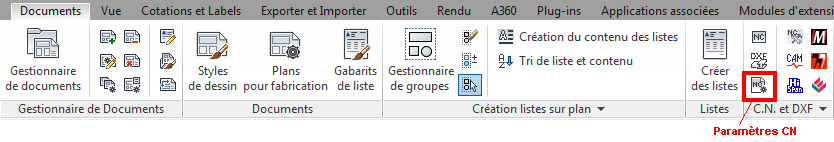

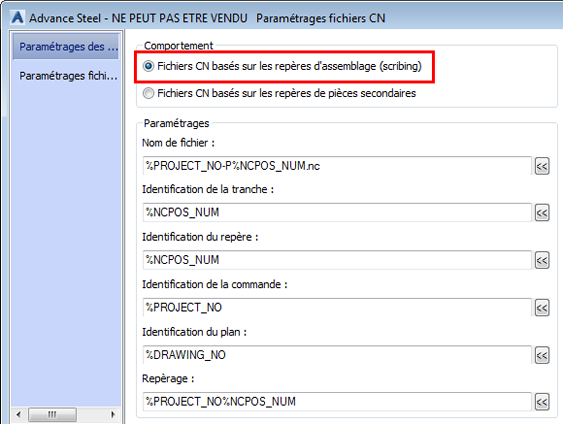

- Le scribing est obtenu uniquement pour les pièces principales. Dans la boîte de dialogue Paramètres CN, le comportement doit être défini sur Fichiers CN basés sur les repères d'assemblage (scribing).
Les informations de scribing s'affichent dans le fichier NC dans le bloc appelé PU et sous forme de texte dans le bloc SI. Il y aura également un contour détaillé dans le fichier NC-DXF.
DXF

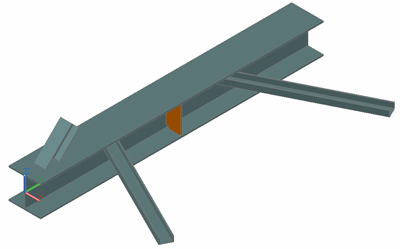

Dans l'exemple suivant, une poutre principale avec des pièces attachées est utilisée.

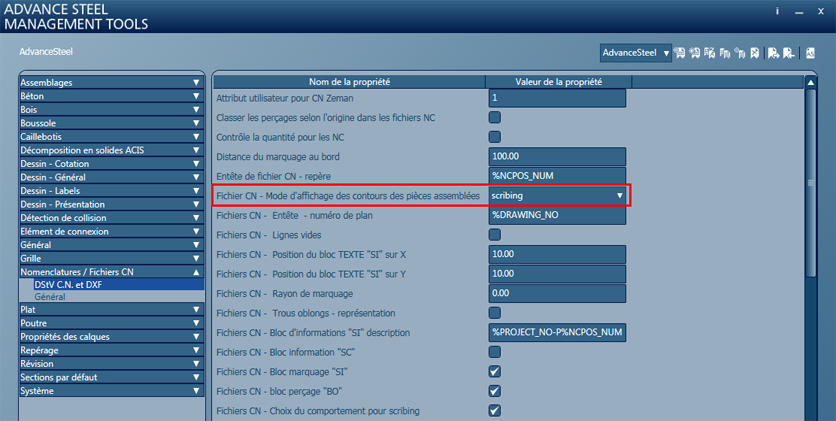

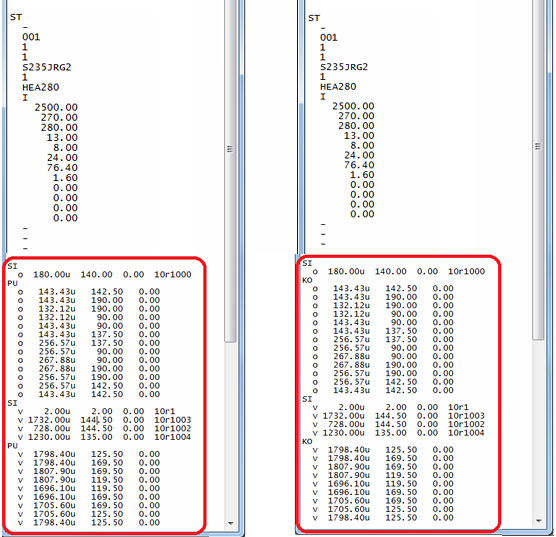

Les informations de scribing s'affichent dans le fichier NC dans le bloc appelé PU (scribing) ou KO (marquage) en fonction de la valeur par défaut de Fichier CN - Mode d'affichage des contours des pièces assemblées. La différence entre les noms de blocs sera reconnue par la machine NC, car les informations dans le bloc sont identiques dans les deux cas.
Lorsque la valeur par défaut est définie sur 0, le contour de la pièce principale et de la pièce attachée est décrit dans le bloc PU et lorsque la valeur par défaut est définie sur 1, le contour des pièces est décrit dans le bloc KO. Dans le fichier DXF, il n'existe aucune différence entre les deux paramètres, et le contour s'affiche avec une ligne rouge décrivant le scribing sur la pièce attachée sur la pièce principale.
En outre, une valeur par défaut est également disponible pour afficher des informations (basée sur les variables) sur la pièce attachée dans le fichier NC uniquement. La valeur par défaut est appelé "Fichiers CN - Information pour le marquage".
Les variables qui peuvent être utilisées pour cette valeur par défaut peuvent être les suivantes :
- %PROJECT : pour afficher le nom du projet
- %PROJECT_NO : pour afficher le numéro de projet
- %CLIENT : pour afficher le nom du client
- %BUILDING : pour afficher le nom du bâtiment
- %BUILDING_LOCATION : pour afficher l'emplacement du bâtiment
- %CONTRACTOR : pour afficher le nom de l'entrepreneur
- %DATE_ORDER : pour afficher l'ordre des données
- %DESIGNER : pour afficher le nom du concepteur
- %DATE_CONSTR : pour afficher les données
- %DETAILER : pour afficher le nom du dessinateur d'exécution
- %MODEL_DWG : pour afficher le nom du modèle .dwg
- %DRAWING_DWGs : pour afficher le nom du dessin dont les éléments sont détaillés
- %DRAWING_NO : pour afficher le numéro de dessin
- %SinglePartPosNum : pour afficher le repère de la pièce
- %SPDRAWING_NO : pour afficher le numéro de dessin de la pièce
- %NCPOS_NUM : pour afficher le repère de la pièce NC
- %POS_NUM : pour afficher le repère de la pièce
- %UserAttr1 : pour afficher la valeur de l'attribut utilisateur 1
- %UserAttr2 : pour afficher la valeur d'attribut de l'utilisateur 2
- %UserAttr3 : pour afficher la valeur d'attribut de l'utilisateur 3
- %UserAttr4 : pour afficher la valeur d'attribut de l'utilisateur 4
- %UserAttr5 : pour afficher la valeur d'attribut de l'utilisateur 5
- %UserAttr6 : pour afficher la valeur d'attribut de l'utilisateur 6
- %UserAttr7 : pour afficher la valeur d'attribut de l'utilisateur 7
- %UserAttr8 : pour afficher la valeur d'attribut de l'utilisateur 8
- %UserAttr9 : pour afficher la valeur d'attribut de l'utilisateur 9
- %UserAttr10 : pour afficher la valeur d'attribut de l'utilisateur 10
- %UserProjAttr1 : pour afficher l'attribut de projet de l'utilisateur 1
- %UserProjAttr2 : pour afficher l'attribut de projet de l'utilisateur 2
- %UserProjAttr3 : pour afficher l'attribut de projet de l'utilisateur 3
- %UserProjAttr4 : pour afficher l'attribut de projet de l'utilisateur 4
- %UserProjAttr5 : pour afficher l'attribut de projet de l'utilisateur 5
- %Material : pour afficher le matériau

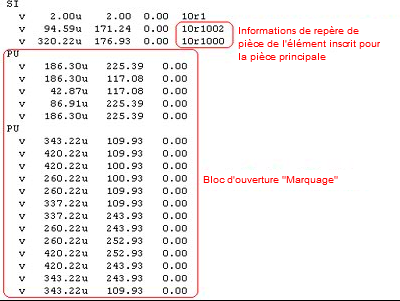

Voici le résultat dans les fichiers NC et DXF :
