Active la coupe 3D, modifie les propriétés du plan de coupe et génère des blocs à partir de coupes.

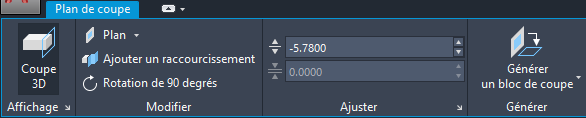

Lorsque vous sélectionnez une ligne de coupe, l'onglet contextuel Plan de coupe apparaît dans le ruban.
Affichage (groupe de fonctions)
- Coupe 3D
- Active la coupe 3D pour un objet de coupe sélectionné.
- Paramètres du plan de coupe
- Définit les options d'affichage du plan de coupe sélectionné.
Modifier (groupe de fonctions)
- Type d'objet de coupe
- Affiche la liste des types d'objet de coupe disponibles.
- Plan. La ligne de coupe et l'indicateur de plan de coupe transparent sont affichés. Le plan sécant s'étend à l'infini dans toutes les directions.
- Section. Un parallélépipède 2D montre la profondeur dans la direction du plan de coupe.
- Contour. Un parallélépipède 2D montre l'étendue XY du plan de coupe. Le plan de coupe le long de l'axe Z s'étend à l'infini.
- Volume. Un parallélépipède 3D montre l'étendue du plan sécant dans toutes les directions.
- Ajouter un raccourcissement
- Ajoute un segment raccourci à un objet de coupe.
- Rotation de 90 degrés
- Fait pivoter l'objet de coupe de 90 degrés par rapport à la ligne de coupe.
Ajuster la section (groupe de fonctions)
- Décalage des sections
- Déplace l'objet de coupe perpendiculairement au plan de coupe vers ou à l'opposé de l'origine du repère.
- Epaisseur de section
- Augmente ou diminue l'épaisseur de section de l'objet de coupe.
- Compteurs de panneau de coupe (boîte de dialogue)
-
Définit la valeur d'incrément ou de décrément par défaut pour les commandes de décalage de coupe et d'épaisseur de section dans le groupe de fonctions Ajuster du ruban.
.
Générer (groupe de fonctions)
- Générer un bloc de coupe
- Enregistre les plans de coupe sélectionnés en tant que blocs 2D ou 3D.
- Extraire les lignes de coupe
- Crée la géométrie 2D à partir d'un nuage de points pour le plan de coupe actif.
