Vous pouvez créer des blocs en associant des objets puis en les nommant, ou encore en créant un dessin à utiliser en tant que bloc.
Définitions de bloc
Chaque fois que vous créez un bloc ou insérez un dessin en tant que bloc, toutes les informations de bloc présentes dans la définition de bloc, incluant sa géométrie, ses calques, ses couleurs, ses types de ligne et ses objets d'attribut de bloc, sont stockées dans le fichier de dessin en tant qu'informations non graphiques (table de blocs). Chaque bloc inséré correspond à une référence à une définition de bloc. Les références de bloc sont souvent appelées des blocs.
Les blocs peuvent être définis et enregistrés dans plusieurs emplacements :
- Dans un fichier de dessin destiné à être utilisé uniquement dans ce dessin
- Dans un fichier de gabarit de dessin destiné à être utilisé par tout dessin qui commence par celui-ci.
- Sous forme de fichiers de dessin distincts destinés à être insérés dans d'autres dessins en tant que blocs
- Sous la forme de plusieurs blocs dans un fichier de dessin destiné à servir de dessin de bibliothèque de blocs accessibles à partir d'autres dessins
- En tant que définitions de blocs en ligne fournies par plusieurs fournisseurs et services. Ces blocs sont souvent associées à des pièces ou des produits spécifiques.
Mode de référencement des blocs
Les définitions de blocs peuvent être créées directement dans le dessin courant à l'aide de la commande BLOC ou peuvent être insérés à partir d'un autre dessin. Plusieurs méthodes permettent d'insérer des blocs à partir d'autres fichiers de dessin ou d'insérer le fichier de dessin lui-même :
- Autodesk DesignCenter
- Palette des blocs, onglet Autre dessin
- Glisser-déposer à partir d'un dossier de fichiers
- Définition dans la fenêtre de la palette d'outils
Création d'un bloc dans un dessin
Une définition de bloc contient généralement les données suivantes :
- Le nom du bloc
- Les objets inclus
- Un point de base utilisé pour placer le bloc dans un dessin
- Le cas échéant, les objets d'attribut de bloc sont utilisés pour stocker des données, telles que le numéro de pièce, le nom du fournisseur, les informations de service et ainsi de suite.
Création de fichiers dessin à utiliser comme blocs
Vous pouvez créer des fichiers dessin en vue de les insérer dans d'autres dessins en tant que blocs. Les fichiers dessin individuels sont faciles à créer et à gérer en tant que source des définitions de bloc. Les dessins associés peuvent être stockés dans un dossier en tant que bibliothèque de blocs.
- Entrez le nom du bloc.
Le nom du dessin est le nom du bloc.
-
Spécifier le point de base du dessin
Par défaut, l'origine du SCG (système de coordonnées général) initial (0,0,0) est utilisée comme point de base pour l'insertion de fichiers dessin en tant que blocs. Vous pouvez redéfinir le point de base pour définir un autre point de base à insérer à l'aide de la commande BASE.
- Créer les objets
Ces objets incluent généralement des objets géométriques, des textes et des objets d'attribut de bloc. Lorsque vous avez terminé, enregistrez le dessin dans un dossier avec d'autres dessins que vous souhaitez utiliser en tant que blocs.
Il existe plusieurs méthodes de création de blocs pour que ces derniers héritent d'une ou de plusieurs propriétés, telles que les calques, les couleurs ou les types de ligne à partir du paramètre en cours.
Créer un dessin de bibliothèque de blocs
Des ensembles de blocs associés peuvent être stockés dans un fichier de dessin ou le jeu de fichiers de dessins. Ces environnements sont appelés des dessins de bibliothèques de blocs. Dans les dessins de bibliothèques de blocs, des définitions de blocs associées sont enregistrées dans un fichier de dessin vide. Lorsque ce fichier de dessin est inséré en tant que bloc dans le dessin courant, toutes ses définitions de blocs sont ajoutées à la table de blocs du dessin courant.

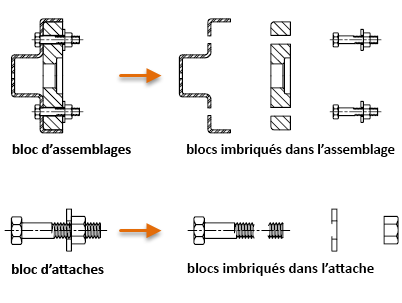

Création de blocs imbriqués
Les références de bloc qui sont incluses dans une définition de bloc sont appelées blocs imbriqués. L'utilisation de blocs à l'intérieur d'autres blocs peut simplifier l'organisation d'une définition de bloc complexe.
Les blocs qui essaient de se référencer eux-mêmes sont appelés références circulaires et sont interdits.
