Vous pouvez déplacer les segments de gaine, les raccords de gaine et les pièces à vues multiples HVAC à l'aide des poignées d'emplacement, comme illustré ci-dessous.

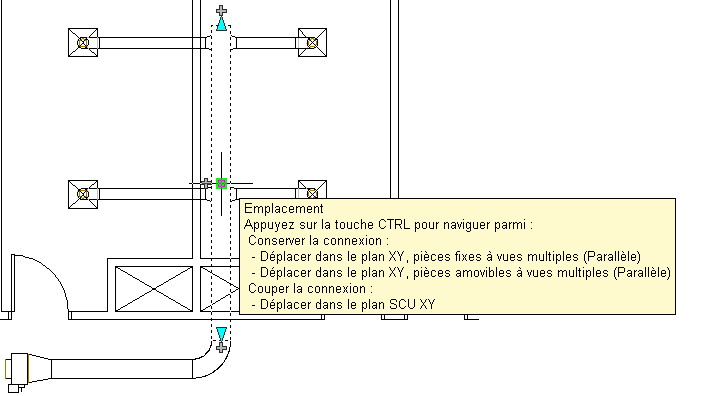

Exemple de poignée d'emplacement pour un segment de gaine
Si l'objet est raccordé à un système, vous pouvez déplacer les objets raccordés dans le plan XY actuel pour conserver la connexion. Les illustrations suivantes montrent comment déplacer les objets de gaine à l'aide des poignées d'emplacement.

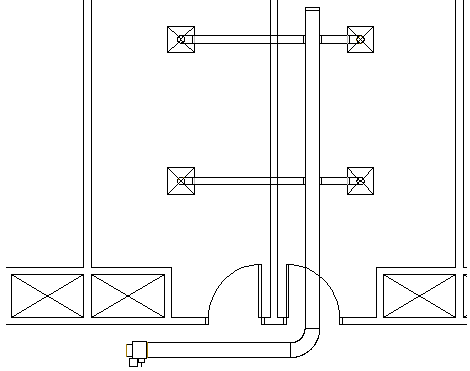

Vue de dessus d'une longueur de gaine

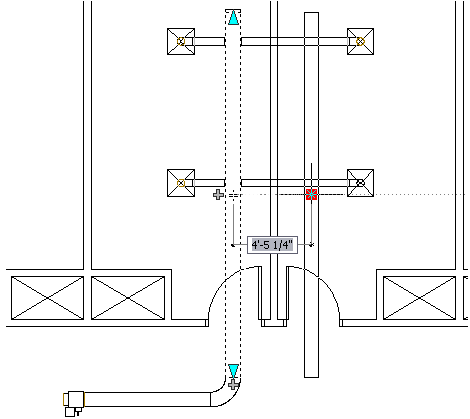

Poignée d'emplacement utilisée pour transférer la branche de la gaine dans la pièce voisine

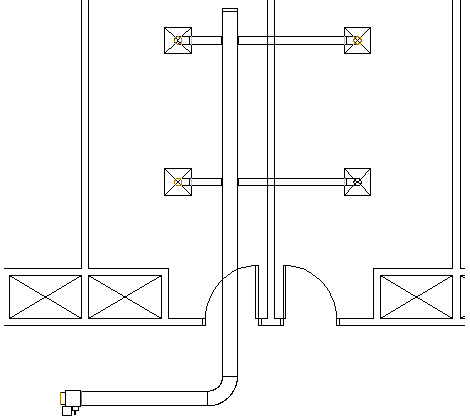

Branche de la gaine insérée dans le nouvel emplacement
Si le segment de gaine n'est raccordé à aucun autre objet, vous pouvez modifier la longueur et l'angle correspondants à l'aide des poignées de départ et d'extrémité.
Ces poignées permettent de modifier l'emplacement XYZ du point de départ ou de l'extrémité du segment. Elles facilitent dès lors la connexion d'un segment à une conduite existante et s'utilisent notamment lors de la conception initiale des longueurs de gaine.
