Pour copier des appareils et des tableaux de distribution

Les poignées d'alignement () permettent de copier des appareils et des tableaux de distribution Contrairement à la commande de copie d'AutoCAD, les poignées permettent d'aligner la copie perpendiculairement à l'objet sélectionné pour l'accrochage (par exemple, un mur ou une trame de faux-plafond).

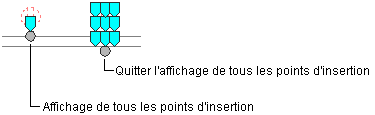

Par défaut, les poignées d'alignement s'affichent au niveau des points de connexion des appareils et des tableaux de distribution. Toutefois, vous pouvez activer d'autres poignées en cliquant sur la poignée Affichage de tous les points d'insertion. Les poignées supplémentaires se trouvent au niveau des points de justification disponibles lors de l'ajout des appareils et des tableaux de distribution (par exemple, En haut à gauche, En bas au centre et Point d'insertion). Dans l'image ci-dessous, une prise de courant illustre la poignée d'alignement par défaut ; l'autre prise affiche également les poignées supplémentaires.

Remarque : Lorsque vous copiez simultanément plusieurs appareils ou plusieurs tableaux de distribution à l'aide des poignées d'alignement, sélectionnez une poignée de référence sur l'un d'entre eux (l'appareil de référence ou le tableau de distribution de référence). Si vous alignez la copie de l'appareil de référence ou du tableau de distribution de référence sur un objet, les autres copies héritent du même angle de rotation. Ces copies conservent également leur position par rapport à la copie de référence.

Pour copier un appareil ou un tableau de distribution

  1. Sélectionnez l'appareil ou le tableau de distribution à copier.
  2. Sélectionnez la poignée d'alignement à utiliser pour l'insertion de la copie :
    Point de référence pour l'insertion de la copie Opération
    Point de connexion électrique Sélectionnez la poignée par défaut.
    Autre point de l'appareil ou du tableau de distribution Cliquez sur la poignée Affichage de tous les points d'insertion, puis sélectionnez une poignée.
    Remarque : Pour copier simultanément plusieurs appareils ou plusieurs tableaux de distribution, maintenez la touche Maj enfoncée et sélectionnez la même poignée d'alignement sur les différents appareils ou tableaux de distribution à copier. Ensuite, sur l'un des appareils ou des tableaux de distribution, sélectionnez à nouveau la poignée à utiliser en tant que poignée de référence.
  3. Spécifiez le type d'alignement de la copie :
    Pour... Action...
    Accrochage perpendiculaire de la copie à un objet Passez à l'étape suivante. Lorsque vous sélectionnez une poignée d'alignement, ce comportement est activé par défaut.
    Remarque : La copie peut être alignée perpendiculairement à un mur, une trame de faux-plafond, un contour d'espace, une ligne, une polyligne, une spline, un arc ou un cercle du dessin actif ou de la référence externe (Xréf).
    Positionnement de la copie suivant l'angle de rotation de l'appareil ou du tableau de distribution d'origine Appuyez sur la touche Ctrl. Le comportement d'alignement est alors désactivé. Vous pouvez néanmoins accrocher la copie à un objet.
  4. Entrez la commande c (copier).
  5. Copiez l'appareil ou le tableau de distribution :
    Pour... Action...
    Utilisation du point de la poignée de référence en tant que point de base de la copie Indiquez le second point (point d'insertion de la copie) en effectuant l'une des opérations suivantes :
    • Désignez un point dans le dessin (Par exemple, un point de mur.)
    • Saisissez les coordonnées, puis appuyez sur la touche Entrée.
    Spécification du point de base, puis du second point Entrez la commande b (point de base), indiquez le point de base, puis désignez le second point.
    Remarque : Si vous ne parvenez pas à accrocher et à aligner correctement un appareil, effectuez un zoom avant sur la zone ou modifiez la taille du curseur carré d'accrochage automatique (AutoSnap). La taille d'ouverture détermine la limite de proximité par rapport au point d'accrochage avant verrouillage de l'aimant sur le point d'accrochage. Vous pouvez modifier cette taille dans l'onglet Dessin de la boîte de dialogue Options. Pour plus d'informations, voir .
  6. Répétez les étapes précédentes pour positionner d'autres copies.
  7. Appuyez sur la touche Echap.
    Remarque : Lorsqu'un appareil est copié, les charges du circuit augmentent. La commande REGEN permet de mettre à jour une nomenclature de tableau de distribution pour ce circuit. Si la nouvelle charge dépasse la limite de la catégorie de charge, il sera nécessaire d'ajouter une ligne à la nomenclature de tableau de distribution. Une ligne traversant la nomenclature de tableau de distribution en diagonale indique qu'elle est obsolète. Pour plus d'informations, reportez-vous à la rubrique Mise à jour des nomenclatures de tableaux.
