Pour ajouter un raccord de gaine manuellement

Ajoutez des raccordements de gaine différents de ceux que vous avez spécifiés dans la préférence de routage de gaine.

AutoCAD MEP toolset insère les raccords lorsque vous dessinez une longueur de gaine en fonction des raccords par défaut spécifiés dans les préférences de routage de gaine, mais vous pouvez également ajouter un raccord à une longueur de gaine ou un segment existants. De même, il est possible d'insérer un raccord et de former un segment ou une conduite à partir de là ou encore de personnaliser le raccordement à un composant.

Les préférences de routage spécifient les raccords courants utilisés pour la plupart des schémas de gaine. Cependant, le catalogue de composants de gaine par défaut comporte de nombreux raccords que vous pouvez utiliser.

Pour ajouter un raccord de gaine manuellement

1. Dans l'espace de travail HVAC, pour sélectionner un raccord, cliquez sur l'onglet Début groupe de fonctions Construction liste déroulante Raccord de gaine Raccord de gaine . Trouver
   Conseil : Vous pouvez également utiliser la palette d'outils Raccord.
2. Dans la palette des propriétés Général, cliquez sur l'image du composant en regard du champ Composant.
3. Dans la boîte de dialogue Sélectionner un composant, choisissez un composant du catalogue.

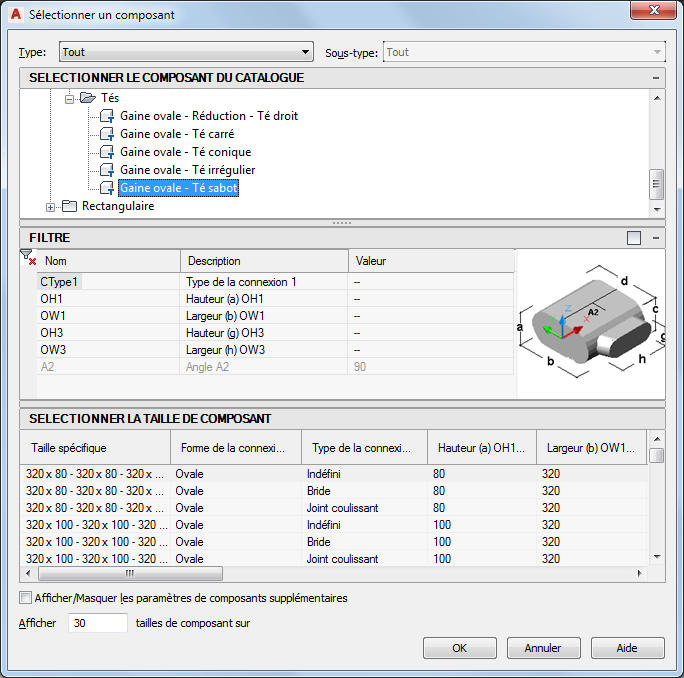

   Boîte de dialogue Sélectionner un composant

   Sous Sélectionner le composant du catalogue, la boîte de dialogue organise les raccords de gaine en fonction du type de forme.

4. (Facultatif) Sélectionnez Afficher/Masquer les paramètres de composant supplémentaires pour développer le contenu de la table de paramètres.
5. Utilisez le filtre pour trier la liste de composants.
   Remarque : Les catalogues de composants et les emplacements de contenu déterminent les composants qu'il est possible de sélectionner.
6. Sélectionnez une taille de composant.
7. Dans la palette des propriétés, sous Positionnement, entrez une élévation.
   Remarque : Si vous ajoutez un raccord dans une conduite de gaine existante, il est inutile de spécifier l'élévation. Le filtrage hérite des paramètres d'élévation et de système de la conduite de gaine.
8. Indiquez un point d'insertion dans le dessin, puis spécifiez un angle de rotation à l'aide de la boussole.

   Vous pouvez utiliser les connexions de courbe ou de fin de gaine pour insérer le raccord sur un objet de gaine existant.

Remarque : Il est utile d'appliquer des aubes directrices aux raccords de gaine afin de réduire la perte de pression. En mode Plan, les aubes directrices s'affichent sur les raccords sous forme d'annotations.
