Lorsque vous créez un dessin AutoCAD MEP toolset, il est souvent nécessaire de relier la présentation à un dessin d'architecture, tel qu'un plan d'étage, un plan de faux-plafond ou un modèle d'édifice AutoCAD MEP toolset.
Vous pouvez commencer avec un dessin contenant les murs et autres éléments spatiaux dont vous avez besoin et l'attacher à un autre dessin appelé communément dessin référencé (ou Xréf). Les Xréfs sont des dessins liés au dessin actif et affichés dans celui-ci.

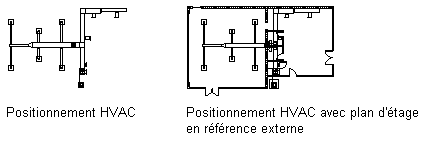

Chaque fois que vous ouvrez un dessin, le logiciel recharge les dessins référencés qui lui sont attachés de façon à refléter les modifications apportées à ceux-ci au sein du dessin de votre système de construction. Si vous attachez, par exemple, un plan d'étage architectural en tant que Xréf et que l'architecte modifie ensuite l'emplacement de l'installation mécanique, les changements apportés au plan d'étage seront automatiquement répercutés dans le dessin du système de construction la prochaine fois que vous l'ouvrirez. Il est possible également de recharger des Xréfs sur demande et de vérifier les interférences entre les objets du système de construction et les éléments de structure en appliquant la mise en surbrillance de détection des interférences à votre dessin.
Il existe deux types de Xréfs : les attachements et les superpositions. A la différence d'une référence externe attachée, une référence externe superposée n'est pas affichée lorsque le dessin est lui-même attaché ou superposé à titre de Xréf à un autre dessin (processus appelé imbrication d'Xréfs). Les références externes superposées sont pratiques pour partager des données dans un environnement de réseau. En superposant une Xréf, vous pouvez voir la façon dont votre dessin se comporte par rapport aux dessins d'autres groupes, sans avoir à changer quoique ce soit dans le dessin en y attachant une Xréf. Les modifications apportées à une Xréf, qu'elle soit attachée ou superposée, sont affichées dans votre dessin dès que vous ouvrez celui-ci ou rechargez la référence externe.
L'ajout d'Xréf dans vos dessins est utile lors de la création de dessins de conception et de documente de constructions. En effet, par nature, les projets de conception impliquent la coordination de nombreux dessins et le partage du contenu de ces dessins est essentiel pour une gestion efficace du projet. Il est donc important d'établir un certain nombre de règles en matière d'utilisation des Xréfs afin de tirer le meilleur parti des dessins et de limiter le travail de conception.
Voici les différents avantages de l'utilisation des références dans les dessins AutoCAD MEP toolset :
- Vous pouvez baser vos dessins de mécanique, d'électricité ou de plomberie sur un dessin d'architecture utilisé comme référence externe. Vous savez, en outre, immédiatement si ce dessin d'architecture a été modifié, car les changements effectués sont automatiquement mis à jour dans votre dessin dès que vous ouvrez celui-ci ou rechargez la référence externe.
- Vous pouvez élaborer des dessins généraux à partir de plusieurs dessins de conception individuels. Lors de la conception d'un grand édifice, le travail pourrait être ainsi réparti entre plusieurs personnes qui se chargeraient chacune d'une partie bien précise de l'édifice (sol ou aile, par exemple). Il suffirait ensuite de référencer les différentes conceptions dans un dessin général.
- Pour faciliter les mises à jour, vous pouvez attacher des dessins contenant des bordures, des cartouches et d'autres normes de construction en vue de les tracer comme des Xréfs.
- Vous n'êtes pas tenu de charger une Xréf si vous n'en avez pas besoin comme référence. Cela évite ainsi d'utiliser les ressources système.
