- Ajoutez la gaine et positionnez la longueur de gaine, comme expliqué sous la rubrique Dessin d'une conduite de gaine.
- Dans la palette des propriétés
Avancé Etiquettes et indicateurs de direction du flux, spécifiez un style. - Sous Méthode de positionnement, spécifiez la configuration des étiquettes ou des indicateurs de direction du flux à insérer au niveau de chaque segment de gaine que vous sélectionnez comme suit :
Pour... Action spécifier le nombre total d'étiquettes ou d'indicateurs de direction du flux à afficher sur chaque segment de gaine Sélectionnez Par quantité, puis entrez la valeur souhaitée dans Nombre d'étiquettes. Remarquez que le nombre d'étiquettes ou d'indicateurs de direction du flux est automatiquement ajouté à chaque segment droit. insérer une étiquette ou un indicateur de direction du flux à égal intervalle sur chaque segment de gaine Sélectionnez Par distance, puis entrez la valeur souhaitée dans Distance entre. Notez que si un segment de gaine est inférieur à la distance indiquée, aucune étiquette ou indicateur de direction du flux ne sera inséré sur ce segment.

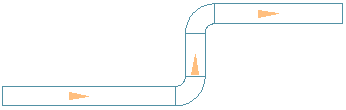

Indicateur de direction du flux à intervalle régulier, un par segment

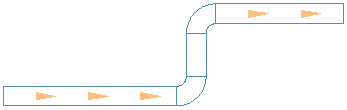

Indicateur de direction du flux répété à intervalle uniforme
- Pour désactiver les étiquettes et les indicateurs de direction du flux, sélectionnez le style AUCUN.
- Si vous avez choisi la méthode Un par un, indiquez l'emplacement de la gaine où positionner l'étiquette.
Par défaut, l'étiquette est placée sur le segment de gaine. Appuyez sur la touche Ctrl avant de spécifier l'emplacement d'étiquette afin d'écarter l'étiquette de la gaine.
A faire : Les styles d'étiquettes peuvent être configurés de manière à afficher des propriétés telles que le diamètre ou le type de système.
