- Dans l'espace de travail HVAC, ouvrez la palette d'outils Analyse et sélectionnez l'outil Redimensionner les données externes.
- Dans la boîte de dialogue Redimensionnement du système, cliquez sur Choix des objets.
- Dans le dessin, sélectionnez le segment ou le raccord de gaine figurant dans le système qui vous intéresse.
- Dans la boîte de dialogue Redimensionnement du système, indiquez votre préférence en terme de composants personnalisés.
Si… Action... vous voulez utiliser des composants personnalisés lors du redimensionnement du système Sélectionnez Autoriser les composants de taille personnalisée. vous ne voulez utiliser que les composants du catalogue Désélectionnez Autoriser les composants de taille personnalisée et précisez la méthode de sélection des composants dont la taille calculée ne correspond pas exactement aux tailles disponibles dans le catalogue. - Cliquez sur Démarrer.
- Après l'activation de la commande, le système est automatiquement redimensionné. Passez en revue le dessin pour vous assurer que les raccords et le réseau de gaines ont été convenablement traités.
Cliquez sur Afficher le journal des événements pour examiner les éventuelles erreurs survenues au cours de l'opération.
Les illustrations suivantes représentent une conception de système avant et après le dimensionnement.

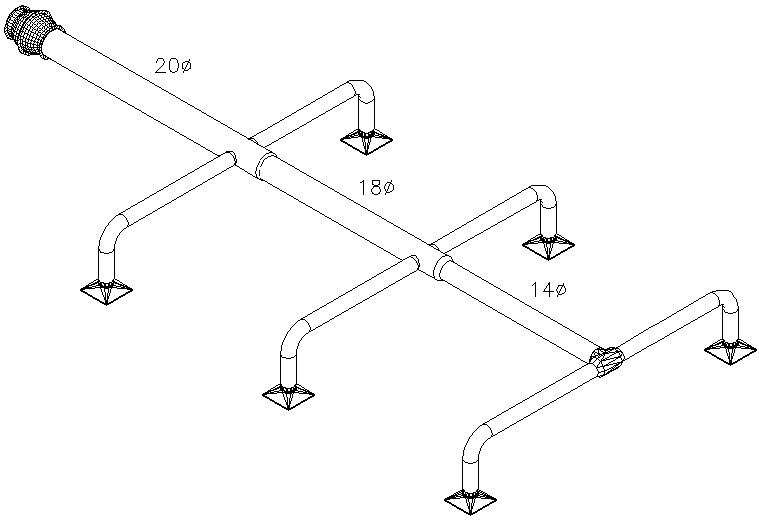

Conception du système préliminaire avant redimensionnement
Système optimisé après redimensionnement
