Pour définir les composants par défaut des chemins de câbles

Cette procédure permet de spécifier les composants et les raccords insérés automatiquement lorsque vous dessinez un chemin de câbles.

1. Dans l'espace de travail Equipement électrique, cliquez sur l'onglet Gérer groupe de fonctions Préférences Chemin de câbles .

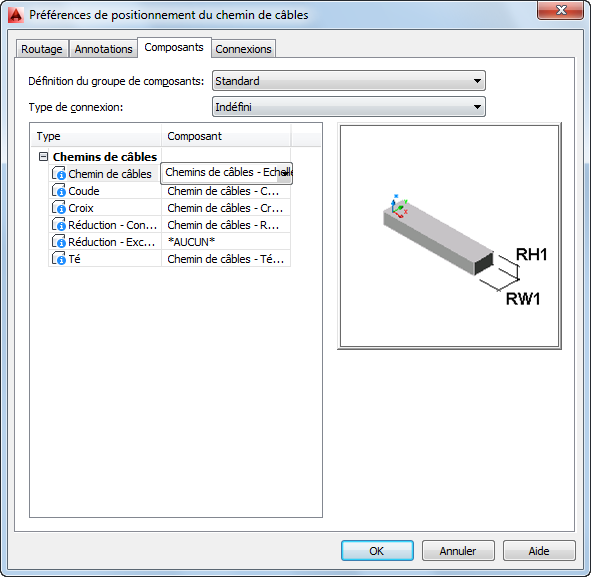

2. Dans la boîte de dialogue des préférences de positionnement, cliquez sur l'onglet Composants.

3. Dans la liste déroulante Définition du groupe de composants, sélectionnez la définition à modifier.
4. Dans la liste déroulante Type de connexion, sélectionnez le type de connexion.

   La structure arborescente est mise à jour automatiquement et affiche uniquement les composants disponibles pour le type de connexion sélectionné.

5. Sélectionnez un composant par défaut pour chaque type de composant.
