Pour modifier des objets connectés le long d'une conduite de tuyau et de tube IRO

Cette procédure permet de modifier les propriétés des objets similaires dans la même conduite de tuyauterie ou de tube IRO.

1. Sélectionnez un tuyau ou un tube IRO.


   Affiche un segment de tuyauterie sélectionné dans une conduite

2. Cliquez sur l'onglet Tuyau ou Tube IROgroupe de fonctions ModificationModifier la conduite .
3. Dans la boîte de dialogue Modifier la conduite, sélectionnez une ou plusieurs propriétés (préférence de routage, taille nominale, système et élévation), puis spécifiez la modification dans la liste correspondante.

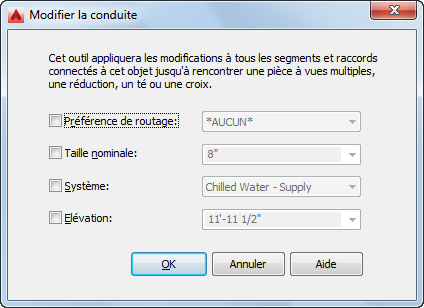

   Boîte de dialogue Modifier la conduite (pour un tuyau ou un tube IRO)

   La boîte de dialogue affiche les paramètres actuels pour l'objet sélectionné. Les modifications affectent tous les objets similaires dans la conduite jusqu'à une réduction, une branche ou une pièce à vues multiples.



   Illustre les modifications apportées aux préférences de routage et au système jusqu'à la réduction (entourée d'un cercle)

4. Pour le tuyau, vous pouvez modifier la direction de joint (mâle dans femelle ou femelle vers mâle).
   Conseil : Si vous dessinez un tuyau dans la direction du flux, choisissez Mâle dans femelle. Si vous dessinez dans la direction opposée du flux, choisissez Femelle vers mâle.
