Exercice LiveView : fusion de vecteurs

Dans cet exercice, vous allez mettre à jour un dessin et fusionner des données vectorielles nouvelles avec des données raster existantes.

Pour fusionner des vecteurs dans des données raster

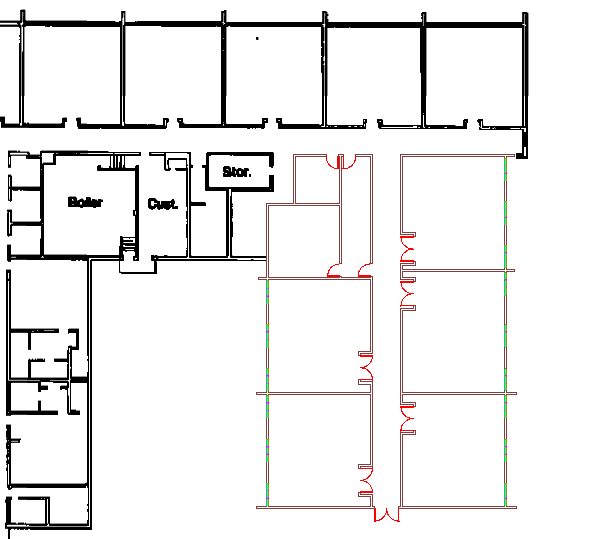

1	Ouvrez le fichier C:\Program Files\Autodesk\AutoCAD Raster Design 2020\Getting Started Guide\LiveView_Merge.dwg. Le dessin d'une école s'affiche. Les données raster de couleur blanche correspondent à l'édifice d'origine, tandis que les données vectorielles colorées correspondent aux salles de classe qui ont été ajoutées.
2	Cliquez sur le menu Raster FusionnerConfigurer les plumes raster pour ouvrir la boîte de dialogue Paramètres de plume raster.
3	Sélectionnez la couleur de plume rouge, réglez l'épaisseur sur 1 pixel, puis cliquez sur OK. Avec ce réglage, les portes sont tracées à l'aide de lignes raster plus fines que celles des murs.

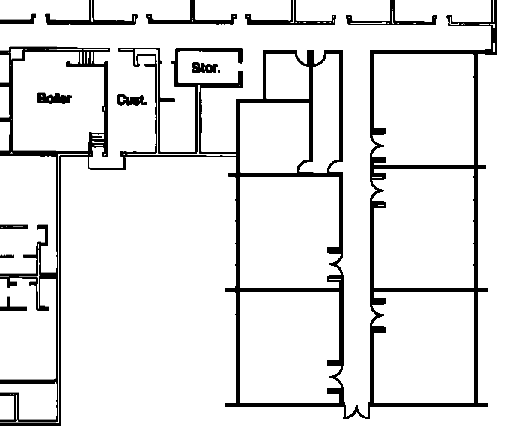

4	Cliquez sur le menu Raster FusionnerVecteur avec raster. Dessinez une fenêtre autour du bloc vectoriel des nouvelles salles de classe pour le sélectionner, puis cliquez à l'aide du bouton droit de la souris pour mettre fin à la sélection. Appuyez sur la touche ENTREE pour accepter le paramètre par défaut, qui consiste à supprimer les vecteurs après la fusion. Les données vectorielles sont fusionnées avec les données raster.
