Optimisation du workflow grâce à la commande Distance à partir de la face
Gagnez du temps grâce à la nouvelle option d'étendue Distance à partir de la face. Utilisez l'option Distance à partir de la face de la boîte de dialogue Extrusion pour démarrer une extrusion à partir d'une face ou d'un plan de construction à l'aide d'une distance. La commande Distance à partir de la face crée une copie de la face sélectionnée le long de la direction d'extrusion. En outre, la modification de la géométrie s'en trouve facilitée. Etant donné que l'option Distance à partir de la face permet de créer un point d'entrée central en vue de modifier la géométrie, aucune étape supplémentaire n'est requise pour créer des esquisses ou des plans de construction.
Ce workflow peut s'avérer particulièrement utile en combinaison avec les techniques de modélisation structurelle (type de conception verticale), car il facilite l'utilisation de critères de conception centralisés et permet de générer des composants répondant à ces critères.

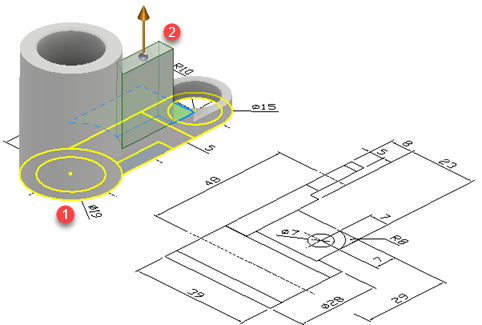

- Choisissez un contour d'esquisse, puis sélectionnez une face, un plan de construction ou une surface en tant que point de départ de l'extrusion.
Remarque : S'il n'existe qu'un seul contour d'esquisse, il est automatiquement sélectionné.
- Spécifiez la direction et la distance.

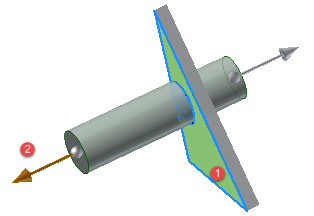

| La nouvelle option Sélectionner pour mettre fin à l'exécution de la fonction en prolongeant la face permet de terminer l'extrusion sur une face qui se prolonge au-delà du plan limite. |
|
Pour en savoir plus, reportez-vous à la rubrique Création de fonctions d'extrusion.
Utilisation des options de l'onglet Autres pour obtenir des résultats différents
Dans l'onglet Forme, sélectionnez Distance à partir de la face et Direction 1 ou Direction 2, puis utilisez les options de l'onglet Autres pour obtenir des résultats différents.

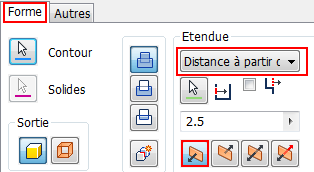

Direction 1
| Options Direction 1, Solution de remplacement (Direction 1) et Solution minimum sélectionnées |
|
| Direction 1 et Solution de remplacement (Direction 1) |
|
| Direction 1 et Solution de remplacement (Direction 2) |

|
| Options Direction 1, Solution de remplacement (Direction 2) et Solution minimum sélectionnées |

|

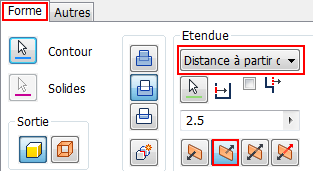

Direction 2
| Options Direction 2, Solution de remplacement (Direction 1) et Solution minimum sélectionnées |
|
| Direction 2 et Solution de remplacement (Direction 1) |
|
| Options Direction 2, Solution de remplacement (Direction 2) et Solution minimum sélectionnées |
|
| Direction 2 et Solution de remplacement (Direction 2) |
|
Pour en savoir plus, reportez-vous à la rubrique Création de fonctions d'extrusion.
