Nouveautés et améliorations associées aux workflows et à la présentation de la commande Mesurer
Les workflows et la présentation des outils de mesure d'Inventor ont été significativement simplifiés et améliorés en vue d'offrir une utilisation plus conviviale et intuitive.
- Commande de mesure unique
- Effectuez l'ensemble des workflows de mesure à partir du nouveau groupe de fonctions Outil de mesure.
- Un simple clic sur le groupe de fonctions Outil de mesure permet d'afficher des informations détaillées concernant chaque sélection.
- Mesure des angles simplifiée
- Identifiez facilement les sélections de mesure dans la fenêtre graphique.
- Améliorations supplémentaires en matière de productivité
Mesure de la distance, de la longueur, de l'angle, de la boucle ou de l'aire dans un modèle
Une suggestion d'Inventor® Ideas
Commande de mesure unique
Dans les environnements de pièce et d'ensemble, accédez à l'ensemble des workflows de mesure à partir d'une commande unique située dans l'onglet Outils du ruban.
Groupe de fonctions Outil de mesure dédié

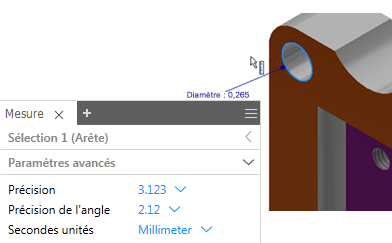

- Définissez les valeurs de précision et des secondes unités.

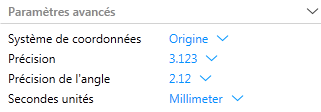

Remarque : Si ou plusieurs systèmes de coordonnées utilisateur (SCU) sont définis dans un fichier, vous pouvez spécifier lequel utiliser.

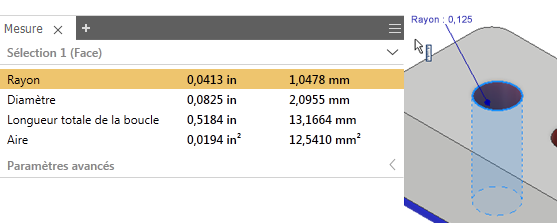

- Affichez la précision et les unités associées à l'ensemble des valeurs de longueur, d'aire et d'angle. Des informations détaillées sont affichées pour chaque sélection en un simple clic. Par exemple, lorsque vous sélectionnez une face cylindrique, le diamètre, l'aire et la longueur totale de la boucle sont indiqués. Les résultats sont mis à jour si vous modifiez la valeur de précision ou des secondes unités.
- Dans les ensembles, modifiez la priorité de sélection : Composant, Pièce ou Arêtes et faces (non disponible dans Inventor LT).

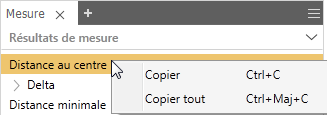

- Copiez une ou l'ensemble des valeurs dans le Presse-papiers.
Mesure des angles simplifiée
Utilisez l'une des méthodes suivantes pour mesurer un angle :
- Sélectionnez une ligne ou un axe, puis sélectionnez une face plane.
- Sélectionnez un arc ou un cercle.

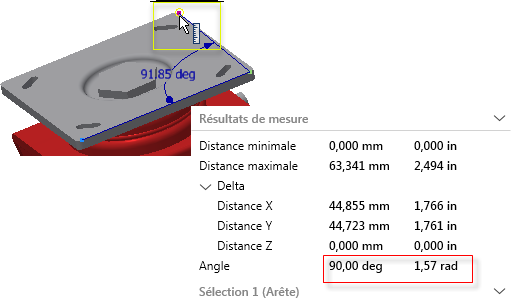

- Sélectionnez 2 points, puis maintenez la touche Maj enfoncée et sélectionnez le troisième point de l'angle.
1. Sélectionnez le premier point de l'angle à mesurer dans la fenêtre graphique. 2. Sélectionnez le point suivant de l'angle à mesurer dans la fenêtre graphique. 3. Appuyez sur la touche Maj et maintenez-la enfoncée, puis sélectionnez le troisième point du triangle.
Identification facile des sélections de mesure dans la fenêtre graphique
- La géométrie sélectionnée pour la mesure reste affichée en surbrillance dans la fenêtre graphique.
- Faites clairement la distinction entre la première et la seconde sélection : les jeux de sélection de mesure 1 et 2 s'affichent dans différentes couleurs dans la fenêtre graphique, ce qui vous permet d'identifier les informations associées à chaque sélection dans le groupe de fonctions Outil de mesure.
Remarque : Vous pouvez modifier la couleur des sélections mises en surbrillance en cliquant sur Options d'application
onglet Couleurs, puis en sélectionnant un modèle de couleurs dans la liste correspondante.
Améliorations supplémentaires en matière de productivité
Distance minimale, Distance au centre et Distance maximale
Les valeurs de distance minimale et de distance au centre sont désormais affichées simultanément si au moins l'un des types de géométrie suivants est sélectionné :
- Arc/cercle
- Ellipse
- Cylindre/cône/tore
- Sphère
La distance maximale s'affiche également lorsque deux des types de géométrie suivants, situés sur le même plan, sont sélectionnés : Sommet, Ligne, Arc et Cercle.
Basculez facilement entre les options Distance minimale, Distance au centre et Distance maximale pour obtenir la valeur delta de la distance.

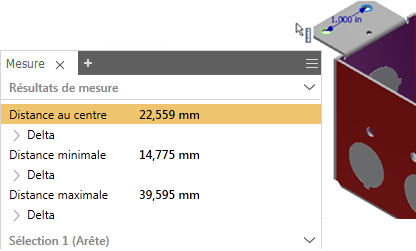

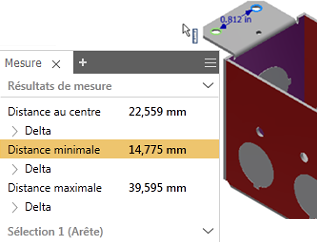

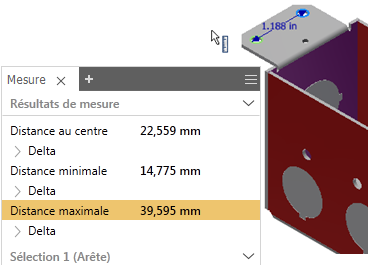

| Distance au centre | Distance minimale | Distance maximale |
|
|
|
Pour en savoir plus, reportez-vous à la rubrique Mesure de la distance, de la longueur, de l'angle, de la boucle ou de l'aire dans un modèle.
