Améliorations générales apportées aux ensembles

Icônes du navigateur

Les icônes en mode rapide et complet font l'objet d'un ajustement afin d'harmoniser l'affichage de ces environnements. La section ci-dessous explique comment les icônes apparaissaient dans la version 2018 et dans les versions antérieures, puis montre la façon dont elles s'afficheront à partir de la version 2019.

Légende

Mode rapide, colonne de gauche ; Mode complet, colonne de droite

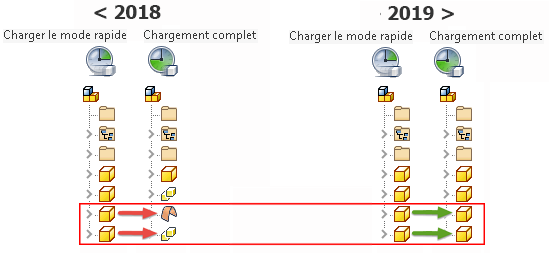

Icônes des solides, des surfaces et des composants de plusieurs corps en mode complet

Pour les versions 2018 et antérieures, en mode rapide, les composants solides, de surfaces et de plusieurs corps étaient signalés à l'aide d'une icône de pièce standard. Lorsque vous passiez en mode complet, les icônes changeaient et affichaient un composant solide, de surface ou de plusieurs corps.

Pour les versions 2019 et ultérieures, ces composants affichent la même icône de navigateur en mode complet et en mode rapide.

Remarque : Sur la base des commentaires que nous avons reçus, nous avons rétabli les icônes des surfaces et des composants de plusieurs corps déjà connues de nos utilisateurs. Reportez-vous à la rubrique Nouveautés de la version 2019.1.

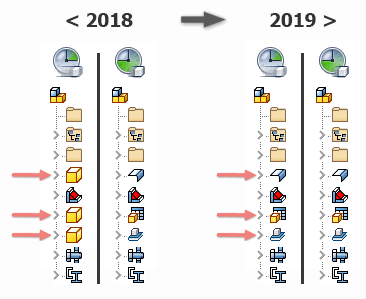

Icônes de tôlerie, d'iPièces et de centre de contenu en mode rapide

Pour les versions 2018 et antérieures, en mode rapide, les composants de tôlerie, du centre de contenu et les iPièces étaient signalés à l'aide d'une icône de pièce standard.

Pour les versions 2019 et ultérieures, ces composants affichent la même icône en mode rapide et en mode complet.

Mode rapide

La fonctionnalité de résolution des fichiers lors de l'ouverture d'un ensemble est maintenant disponible en mode rapide.

Améliorations apportées à la propriété DETAILDECOUPE de Frame Generator

Auparavant, les valeurs générées en appliquant la commande Couper/Prolonger aux angles de coupe sur les membres de l'ossature n'étaient pas disponibles dans la boîte de dialogue iPropriétés/onglet Personnalisée. En outre, le paramètre G_L de Frame Generator ne générait pas les longueurs correctement.

Ces limitations sont maintenant résolues. Dans Inventor 2019 :

• Le paramètre G_L de Frame Generator génère désormais les bonnes longueurs.
• Les valeurs générées en appliquant la commande Couper/Prolonger aux angles de coupe s'affichent dans la boîte de dialogue iPropriétés/onglet Personnalisée, sous le nom DETAILDECOUPE1, DETAILDECOUPE2, etc. Elles peuvent être incluses dans la nomenclature et dans la liste de pièces.

Remarque : La commande Reconstruire tout permet d'appliquer ce comportement aux modèles créés dans les versions antérieures d'Inventor : ouvrez un fichier ensemble qui a été créé dans une version antérieure, puis cliquez sur l'onglet Gérer  le groupe de fonctions Mettre à jour  Reconstruire tout.

Une suggestion d'Inventor® Ideas

Pour en savoir plus, reportez-vous à la rubrique Composants Frame Generator dans les nomenclatures et listes de coupes.
