Insérer un bouchon d'extrémité
Assurez-vous d'installer la bibliothèque de contenu personnalisé afin de pouvoir accéder aux nouveaux composants Bouchons d'extrémité.
La nouvelle commande Insérer un bouchon d'extrémité permet de fermer les membres d'ossature. Vous pouvez définir la position, l'épaisseur, la forme du contour, ainsi que d'autres propriétés.
Une suggestion d'Inventor® Ideas
Une entrée Bouchon d'extrémité a été ajoutée aux options de valeur par défaut d'attribution d'un nom de fichier de Frame Generator.
Une suggestion d'Inventor® Ideas
Pour en savoir plus, reportez-vous à la rubrique Pour créer et placer des bouchons d'extrémité.

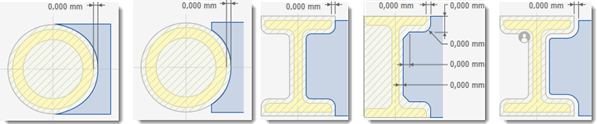

Grugeage
La commande Grugeage est maintenant un panneau de propriétés. Dans le nouveau panneau, vous n'avez pas besoin de choisir une option pour appliquer un grugeage à plusieurs membres à la fois.
- Un contour de base pour définir une valeur de décalage unique.
- Un gabarit personnalisé I pour définir plusieurs valeurs de décalage.
- Un contour personnalisé, si possible, pour utiliser un contour de grugeage personnalisé enregistré dans la famille du Centre de contenu.
- La nouvelle option Coupe perpendiculaire permet de créer des intersections précises.

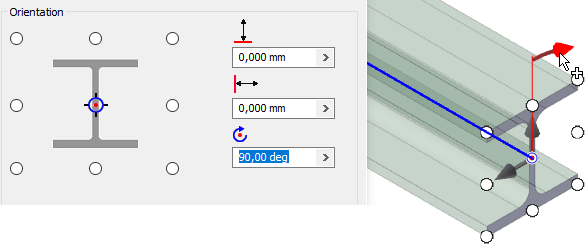

Outils d'orientation dans la zone de dessin
Vous pouvez désormais interagir avec les manipulateurs dans la zone de dessin lorsque vous insérez ou modifiez un membre de l'ossature.
Allonger/Raccourcir
Outre le nouveau panneau de propriétés, la commande Allonger/Raccourcir vous permet désormais de spécifier des valeurs de décalage asymétrique.
Coupe d'onglets
La commande Coupe d'onglets est maintenant un panneau de propriétés. Dans le nouveau panneau, vous n'avez pas besoin de choisir une option pour appliquer une coupe d'onglet à plusieurs membres à la fois.

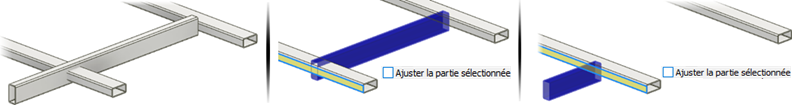

Ajuster - Prolonger jusqu'à la face
Une case Ajuster la partie sélectionnée a été ajoutée. Elle vous permet de sélectionner le côté que vous souhaitez conserver.
L'image ci-dessous illustre l'effet de la nouvelle option.
