Les modifications suivantes se produisent dans la partie inférieure de la boîte de dialogue Ouverture de fichier.
- La commande Rechercher est accessible via l'icône
située dans la partie inférieure gauche, entre le bouton Aide et les commandes de lancement rapide.
- Les informations relatives au dernier enregistrement se trouvent à présent sous l'aperçu de miniature.

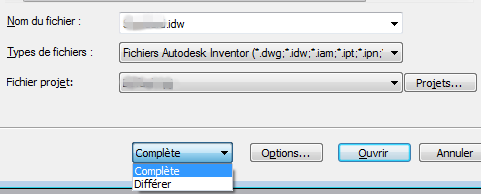

- Une zone de liste déroulante pour l'ouverture en mode complet ou différé est ajoutée entre les boutons Options...et Lancement rapide. L'option Différer réunit les actions des commandes Différer les mises à jours et Ouverture rapide. Elle permet d'ouvrir le document de dessin sans mettre à jour ou charger les documents de référence (les pièces, ensembles, etc.).
- Dans la boîte de dialogue d'ouverture de fichier Options... le bouton déroulant Complète ou Différer remplace les cases à cocher Différer les mises à jour et Ouverture rapide.
Pour en savoir plus, reportez-vous à la rubrique Options d'ouverture des fichiers - Dessins IDW (Référence).
- Général
L'option Aperçu dans le coin inférieur gauche est sélectionnée par défaut, ce qui signifie qu'un aperçu sera affiché plutôt qu'une zone de délimitation.
- Onglet Options d'affichage
- Centrer : cette case à cocher remplace la zone de liste déroulante Justification de la vue. La case est activée par défaut et permet que la vue reste centrée autour du point de placement. Lorsque cette option est désélectionnée (ce qui correspondait avant à l'option Fixe), la vue s'étend ou se réduit dans la direction de la modification de la géométrie.
- Fonctions de construction utilisateur : déplacé dans l'onglet Options de récupération.
- Le contenu de l'onglet Options d'affichage a été réorganisé.
- Onglet Options de récupération
- Inclure les corps de maillage : la prise en charge des corps de maillage a été étendue aux vues de dessin. Par défaut, les corps de maillage ne sont pas inclus dans les vues de dessin. Lorsque vous placez une vue, vous pouvez inclure des corps de maillage en cochant l'option correspondante dans l'onglet Options de récupération de la boîte de dialogue.
- Inclure les corps surfaciques : l'option permettant d'ajouter des corps surfaciques dans les vues de dessin est disponible dans la boîte de dialogue Vue de dessin. Par défaut, les corps surfaciques ne sont pas inclus dans les vues de dessin. Lorsque vous placez une vue, vous pouvez inclure des corps surfaciques en cochant l'option correspondante dans l'onglet Options de récupération de la boîte de dialogue.
- Toutes les cotes pilotes : référence toutes les cotes pilotes de la vue. Vous pouvez supprimer les cotes inutiles.
- Utiliser les fonctions de construction : déplacé de l'onglet Options d'affichage.
La boîte de dialogue Vue de dessin a été légèrement réajustée pour pouvoir contenir de nouvelles options. Les modifications apportées sont les suivantes :
Pour en savoir plus, reportez-vous à la rubrique Boîte de dialogue Vue de dessin (Référence).
Améliorations des processus de travail
Après avoir sélectionné un document d'ensemble à placer dans un dessin, l'aperçu l'affichera en moins de 3 secondes si possible. Si non, une boîte de dialogue de progression Aperçu s'affiche. C'est le seul élément avec lequel vous pouvez interagir au cours de l'affichage.
Si vous ne souhaitez pas attendre la fin de la génération de l'aperçu, cliquez sur Annuler pour mettre le processus en pause et fermer la boîte de dialogue Aperçu. L'option Aperçu est désactivée et la vue affiche une zone de délimitation. Vous pouvez continuer d'interagir avec la boîte de dialogue, modifier les documents, les représentations, l'affichage des vues, etc. Pour réactiver un aperçu, cliquez sur la case à cocher relative à l'option d'aperçu.
