Améliorations apportées aux options Envelopper et Contenu BIM

Les outils d'enveloppe ont été améliorés. Ils disposent désormais d'une meilleure interface utilisateur avec davantage d'options et d'un workflow plus performant. Les améliorations sont les suivantes :

Mode d'accès : Envelopper est immédiatement disponible dans la boîte de dialogue Ensemble du groupe de fonctions Simplification.

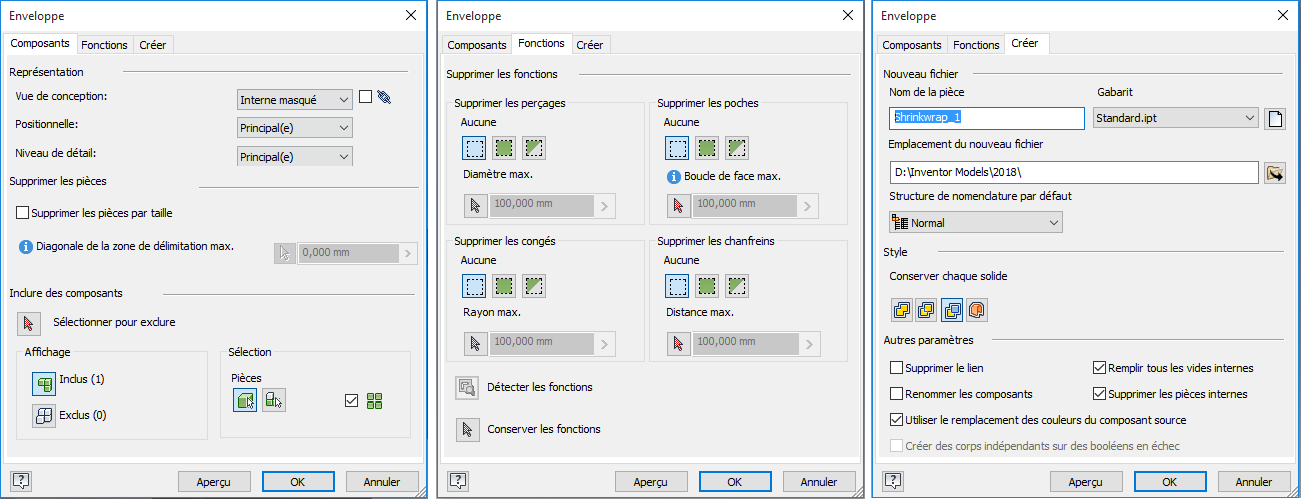

Les personnes habituées à l'utilisation de l'option Enveloppe remarqueront que les boîtes de dialogue ont été fusionnées. Il existe à présent une seule boîte de dialogue avec trois onglets.

• Onglet Composants  : contient les informations du document, comme les représentations et les options disponibles pour la suppression de composants.
• Onglet Fonction : contient les options permettant de définir facilement les fonctions à supprimer de la pièce d'enveloppe. Vous pouvez conserver des types de fonction spécifiques, les supprimer ou les supprimer selon une plage de valeurs. Des outils sont également disponibles pour la détection et la conservation des fonctions.
• Onglet Créer : contient les informations relatives au fichier, le style d'enveloppe et d'autres paramètres.

Les principales améliorations apportées au workflow sont les suivantes :

• Supprimez des composants invisibles et/ou compris dans une plage de taille spécifiée et (optionnellement) sélectionnez interactivement ceux que vous souhaitez conserver.
• Supprimez toutes les fonctions de pièce (perçages, poches, congés, chanfreins) ou celles comprises dans une plage de taille spécifiée et (optionnellement) sélectionnez interactivement celles que vous souhaitez conserver.
• Affichez les composants qui seront conservés ou ignorés (composants inclus et exclus), et déplacez-les d'un jeu à un autre.
• Modifiez le composant simplifié obtenu en répétant le workflow utilisé pour sa création.
• Mettez à jour le composant obtenu lorsque l'ensemble source est modifié, y compris s'il s'agit de modèles non Inventor.

Pour en savoir plus sur l'option Enveloppe, consultez Envelopper des ensembles et ses différentes rubriques.

Les substituts d'enveloppe utilisent également ce nouveau workflow.

Modifications connexes

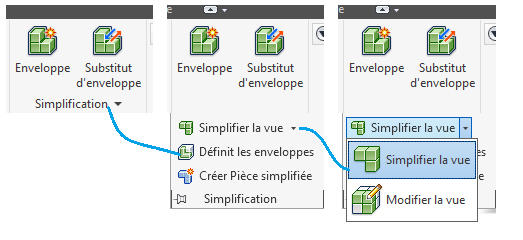

Dans les documents d'ensemble, l'onglet Simplifier a été supprimé et ses commandes déplacées vers le groupe de fonctions Simplification. Le groupe de fonctions Simplifier est devenu Simplification.

Les modifications de l'enveloppe s'appliquent aussi au niveau de détail du nouveau substitut qui utilise le processus d'enveloppe.

Workflow de publication d'un fichier Inventor dans Revit (RFA)

Le workflow de publication d'un fichier Inventor dans Revit (RFA) inclut le nouveau workflow Enveloppe.

Pour en savoir plus, reportez-vous à la rubrique Workflow de publication d'un fichier Inventor au format Fichier de famille Revit.
