Définition du modèle

Définition du modèle désigne un puissant jeu d'outils permettant d'ajouter des annotations, un tolérancement géométrique et d'autres informations de fabrication directement à une pièce 3D.

Conseil : Veillez à consulter le didacticiel guidé dans la galerie pour apprendre à utiliser les nouvelles commandes.

Annotation 3D

Pour accéder aux commandes d'annotation 3D, utilisez le nouvel onglet Annoter dans un fichier pièce et ajoutez les informations de fabrication directement au modèle 3D.

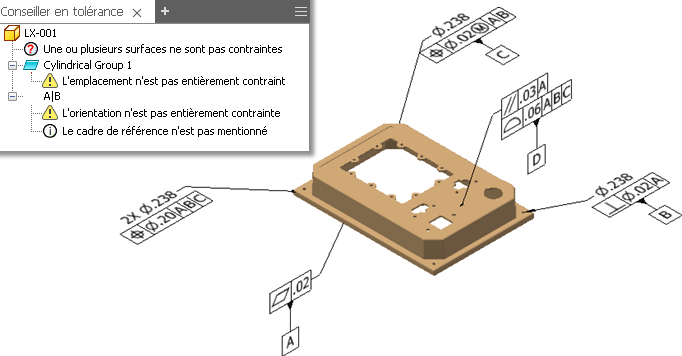

Utilisez la commande Fonction de tolérance pour ajouter des annotations de cotation et tolérancement géométriques, des tolérancements géométriques et des identificateurs de référence aux faces ou fonctions d'une pièce. Activez le navigateur Conseiller en tolérance pour vérifier l'état de votre schéma de tolérance et afficher des informations, notamment :

• La liste des cadres de référence et des cadres potentiellement problématiques.
• Les informations relatives aux fonctions qui ne sont pas entièrement contrôlées.
• Les erreurs au niveau d'une fonction de tolérance.
Conseil : Cliquez avec le bouton droit de la souris sur une entrée et choisissez Plus d'informations pour ouvrir une page d'aide spécifiques au message.

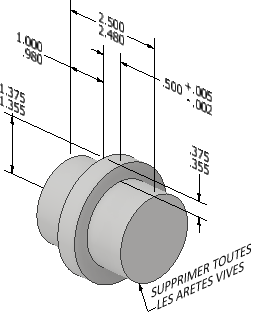

Utilisez les commandes Annotation générale et Texte afin de documenter entièrement votre modèle.

Remarque : Les annotations 3D et les représentations de vue sont affichées lorsque vous créez un fichier PDF 3D.

Extraire des annotations de soudure dans les dessins

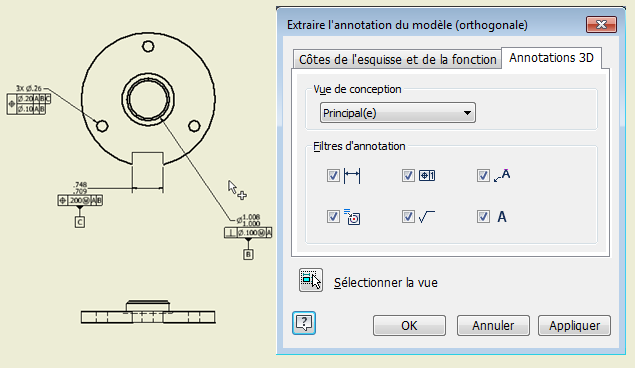

Un nouvel onglet Annotations 3D (boîte de dialogue Extraire) permet de récupérer les informations relatives à la définition du modèle d'une pièce et de les utiliser dans un dessin. Utilisez les options Vue de conception et Filtrer pour afficher les informations de votre choix.

Exporter une définition du modèle

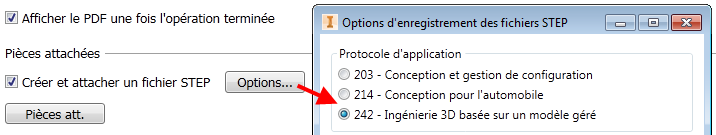

Le format STEP AP 242 est désormais pris en charge. Vous pouvez maintenant exporter un modèle 3D entièrement annoté et l'utiliser dans des opérations de fabrication en aval. Vous pouvez également attacher un fichier STEP lors de l'exportation d'un fichier PDF 3D.

Pour en savoir plus, reportez-vous à la rubrique A propos des annotations 3D et de la définition du modèle.
