Contraintes d'assemblage
Lorsque vous placez une contrainte de placage entre deux axes, Inventor détermine désormais la meilleure correspondance en fonction de la sélection, avec une rotation minimale. La sélection optimale est attribuée automatiquement et l'aperçu s'affiche.
Par exemple, si vous sélectionnez l'axe 1 avec une direction, puis l'axe 2, leur position relative avec une rotation minimale est conservée. En outre, le type de direction (Contraire ou Alignement) est spécifié. Ce comportement vous permet d'ajouter un contrôle manuel pour éviter que les composants s'orientent de manière incorrecte.
Pour en savoir plus sur l'insertion de contraintes entre deux axes, reportez-vous à la rubrique Pour placer une contrainte de placage ou d'affleurement dans un ensemble.
Mode rapide
- Piloter une contrainte
- Créer et modifier des esquisses 2D
- Commandes de sélection et de visibilité des fonctions de construction
- Visibilité des esquisses partagées et non utilisées
- Priorité de sélection : Sélectionner les fonctions d'esquisse
Les commandes suivantes sont désormais disponibles en mode rapide :
Pour en savoir plus, reportez-vous aux rubriques À propos du mode rapide et Modélisation structurelle en mode rapide
Esquisse d'ensemble
La commande Ellipse a été déplacée vers le groupe Cercle du groupe de fonctions Créer, afin d'être accessible de la même façon dans les environnements de pièce et d'ensemble.

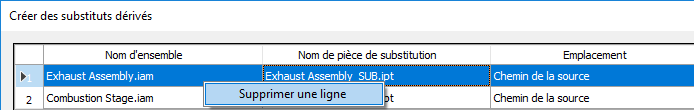

Outils de productivité
Tubes et tuyaux

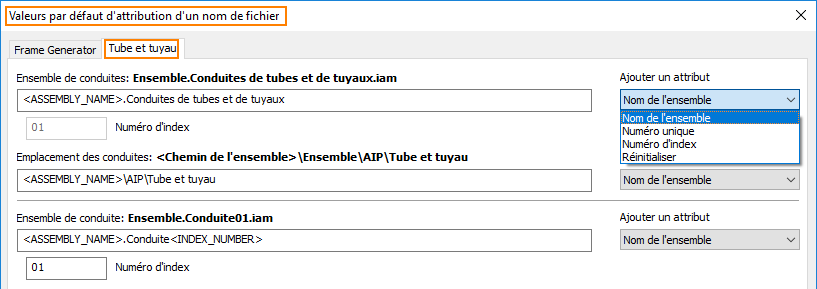

La boîte de dialogue Options d'application
onglet Fichier Valeurs par défaut d'attribution d'un nom de fichier contient désormais un onglet Tube et tuyau qui vous permet de spécifier comment la commande crée des fichiers et des dossiers. Par exemple, ces paramètres peuvent conserver une structure de dossier plate et supprimer intégralement le sous-répertoire AIP. En outre, vous pouvez maintenant configurer le schéma d'attribution de nom à l'aide des options de la liste déroulante Ajouter un attribut.
Une suggestion d'Inventor® Ideas
Pour en savoir plus, reportez-vous à la rubrique Pour personnaliser la structure de dossiers de Tube et Tuyau.
Design Accelerator/Générateur d'arbres
La boîte de dialogue Générateur du composant Arbre propose désormais une option qui permet de spécifier le mode de création des fichiers et des dossiers des composants d'arbre.
Par défaut, l'option
désactive la création d'une structure de sous-ensemble et crée une pièce unique dans l'ensemble racine.
Cliquez sur cette option pour permettre la création d'un sous-ensemble
.
Pour en savoir plus, reportez-vous à la rubrique Pour concevoir un arbre à l'aide de la saisie fonctionnelle.
Améliorations apportées à la création de liaison
Vous pouvez désormais sélectionner le point de centre d'une rainure afin de définir une liaison.
Une suggestion d'Inventor® Ideas
Pour en savoir plus sur la création de liaisons, reportez-vous à la rubrique Pour définir et gérer les relations de liaison.

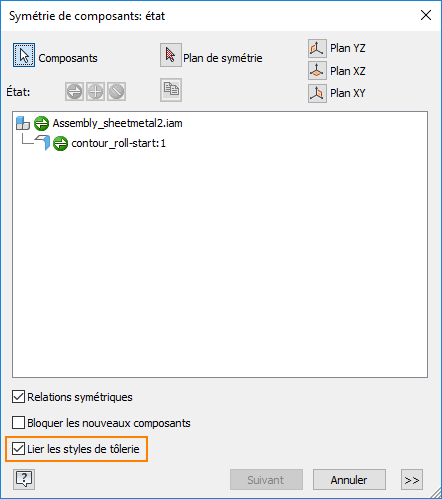

Améliorations apportées aux symétries de composants/pièces de tôlerie
La commande Symétrie de composants reconnaît désormais les pièces de tôlerie et vous permet de lier le style de tôlerie du composant source à la copie symétrique.
Une suggestion d'Inventor® Ideas
Pour en savoir plus, reportez-vous à la rubrique Symétrie de composants.
Prise en charge des filetages dans des ensembles
Vous pouvez désormais créer des fonctions de filetage dans des ensembles.
Mode d'accès :
- Ensemble : onglet Modèle 3D groupe de fonctions Modifier l'ensemble Filetage
- Construction soudée : onglet Soudure groupe de fonctions Préparation et usinage Filetage
Une suggestion d'Inventor® Ideas
Pour en savoir plus, reportez-vous à la rubrique Création de filetages.
