Nouveaux paramètres de perçage offrant un moyen efficace de créer des perçages bidirectionnels
Vous pouvez désormais créer un type de perçage symétrique qui effectue des extrusions dans deux directions.
Le bouton d'inversion de la limite a été remplacé par les boutons Direction1 et Direction2. La distance symétrique est uniquement disponible pour le type de perçage Lisse - Perçage simple - A travers tout.
| Fichiers Inventor hérités | Inventor 2018 |
|
|
Une suggestion d'Inventor® Ideas
Pour en savoir plus, reportez-vous à la rubrique Création de perçages.
Améliorations apportées aux perçages de lamage

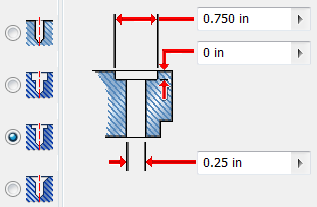

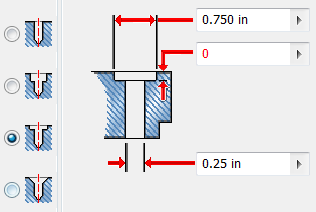

Dans un fichier pièce, vous pouvez maintenant spécifier la valeur zéro (0) pour la profondeur de lamage des perçages de lamage. Par conséquent, vous pouvez désormais placer un perçage de lamage sur la face limite d'un corps.
| Fichiers Inventor hérités | Inventor 2018 |
|
|
Pour en savoir plus, reportez-vous à la rubrique Création de perçages.
Améliorations apportées à la création de perçages

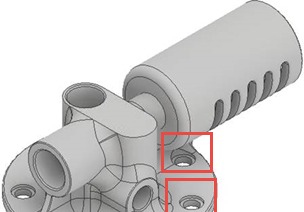

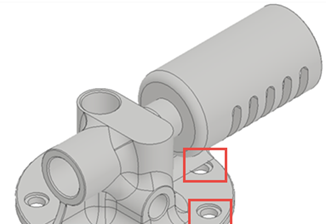

Utilisez la nouvelle option Prolonger le début de la boîte de dialogue Perçage pour prolonger la face de départ d'un perçage jusqu'au premier emplacement au niveau duquel on ne retrouve aucune intersection avec le corps cible.
La fonction Prolonger le début a pour objectif de supprimer un fragment issu de la création du perçage. Si le résultat obtenu n'est pas celui attendu, désélectionnez l'option Prolonger le début pour annuler l'opération.
L'option Prolonger le début est uniquement disponible dans l'environnement de pièce.
| Fichiers Inventor hérités | Inventor 2018 avec option Prolonger le début sélectionnée |
|
|
Pour en savoir plus, reportez-vous à la rubrique Création de perçages.
