Utilisez le workflow Création d'une connexion maison pour relier le connecteur maison à la canalisation principale à l'aide d'une canalisation droite générée ou d'une canalisation que vous créez.

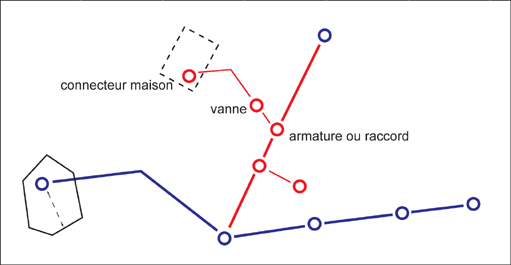

Vous pouvez numériser une armature sur la canalisation principale au niveau où la connexion maison est reliée à la canalisation, puis ajouter une vanne et un compteur sur cette dernière.
Si vous ne créez pas d'armature, le système crée un raccord à l'emplacement où la connexion maison est reliée à la canalisation. Ce comportement est contrôlé par une règle d'objet, voir Règle d'objet : création de noeuds de départ et de fin.
- Dans l'explorateur de modèles métiers, cliquez sur l'icône Explorateur de workflows.
- Cliquez avec le bouton droit de la souris sur Création d'une connexion maison.
- Cliquez sur Exécuter.
- Indiquez éventuellement un enregistrement de référence.
- Sous Canalisation du connecteur maison à la canalisation principale, sélectionnez Canalisation droite ou Numériser la canalisation.
Si vous choisissez l'option Canalisation droite, vous êtes invité à sélectionner la canalisation principale sur le dessin. La connexion est créée en tant que projection orthogonale sur la canalisation principale.
- Indiquez si une armature, une vanne ou un compteur doivent être ajoutés sur la canalisation principale.
Si vous choisissez Armature et Canalisation droite, l'armature est automatiquement créée.
- Cliquez sur OK.
- Suivez les indications à l'écran.
- Appuyez sur ECHAP pour terminer le workflow.
Une fois la géométrie créée, le formulaire de classe d'objets s'affiche pour que vous puissiez ajouter des données d'attribut.
