Vous pouvez ajouter un carroyage à votre carte dans l'espace papier. Les carroyages comprennent des grilles de référence et des graticules. Une grille de référence est une grille qui se superpose à une carte. Un graticule est un réseau de lignes géographiques, telles que des lignes de latitude et de longitude.

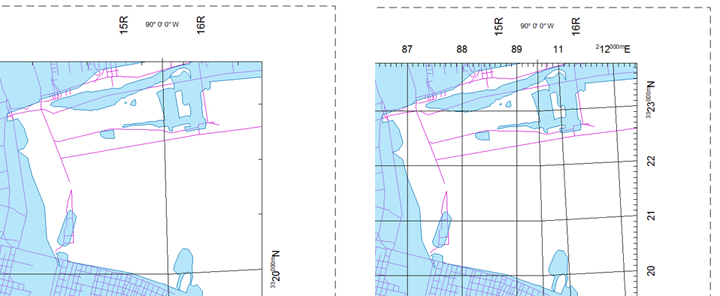

La grille peut afficher plus ou moins de détails.
Pour ajouter un carroyage à une carte
- Passez à un onglet de présentation.
- Dans le ruban, cliquez sur Outils de création > Carroyage > Créer
. - Sélectionnez la fenêtre correspondant au carroyage. La boîte de dialogue Créer un carroyage s'affiche.
- Dans la boîte de dialogue Créer un carroyage, spécifiez les éléments suivants :
- Gabarit du carroyage : sélectionnez un schéma de lettres pour votre grille de référence. Utilisez Latitude-Longitude, Carroyage militaire, Grille nationale des Etats-Unis ou Système de coordonnées de la carte active.
- Echelle : sélectionnez l'échelle réelle pour la grille de référence.
- Précision : sélectionnez la précision des lignes de la grille. La précision des options varie selon les unités utilisées par le carroyage :
- Carroyage militaire : jeu fixe de précisions en mètres ou zones de grille
- Angulaire (par exemple, Latitude-Longitude) : jeu fixe de degrés
- Linéaire (par exemple, Grille nationale des Etats-Unis) : un jeu fixe de distances
- Inconnu : unités de l'espace de la carte, 4 - 5 lignes de grille horizontales par défaut
- Cliquez sur OK.
La grille s'affiche dans la présentation. Les étiquettes de grille sont TextMult, et vous pouvez les déplacer ou les modifier de manière indépendante.
