Utilisation de Solid Doctor

Utilisez Solid Doctor pour trouver et réparer les erreurs dans le solide. Les éléments suivants sont classés par erreurs :

• brèches
• chevauchements
• auto intersections
• surfaces mal ajustées

Celles-ci nécessitent d'être retirées étant donné qu'elles peuvent faire échouer plusieurs opérations de forme du solide.

Pour utiliser Solid Doctor :

1. Sélectionnez le solide que vous voulez vérifier.

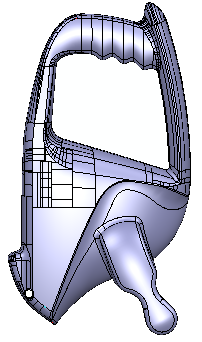

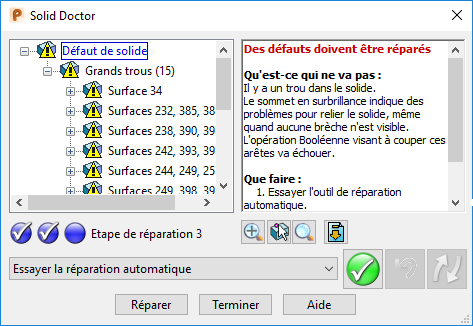

2. Cliquez sur Outils de solide > Réparer > Solid Doctor.
3. Utilisez la boite de dialogue Solid Doctor pour réparer tous les défauts dans un solide en retirant les brèches et en réparant la relimitation des surfaces défectueuses :

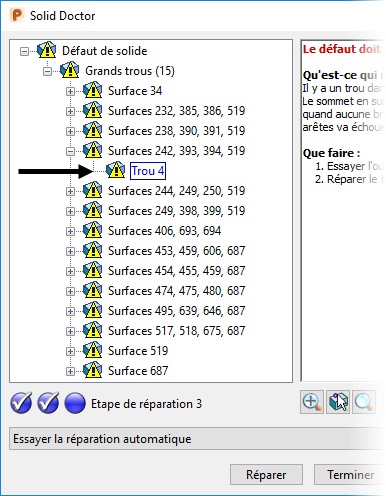

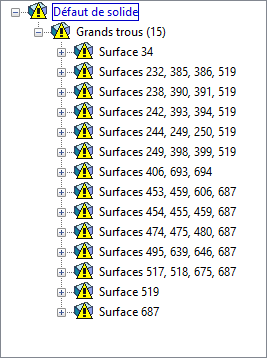

• Arborescence de défaut — Cela liste les défauts dans le solide. Les défauts peuvent être sélectionnés dans l'arborescence de défauts ou dans la fenêtre de modèle. Si vous sélectionnez un défaut dans l'arborescence, il est mis en évidence dans le modèle. Vous pouvez également sélectionner un défaut dans le modèle pour le mettre en évidence dans l'arborescence.



  Par exemple :

  1. Cliquez sur le défaut dans l'arborescence de défauts.



  2. Cliquez sur l'annotation de défaut dans le modèle.



• Informations de défaut — Cela décrit le défaut sélectionné.



  Les informations de défaut suivantes sont fournies :

  • Qu'est-ce qui ne va pas — Cela montre une description du défaut.
  • Que faire — Cela donne une procédure de réparation suggérée.
  • Opérations de réparation échouées — Cela liste les opérations de réparation qui ont échoué.
• Zoom — Cliquez pour zoomer sur le modèle pour élargir la vue du défaut sélectionné. Dézoomez pour voir le solide entier.
• Affichage du défaut — Choisissez comment vous voulez afficher les défauts dans la fenêtre du modèle.
  • Afficher les zones défectueuses sélectionnées — Cela affiche le défaut sélectionné dans la fenêtre du modèle.
  • Afficher toutes les zones défectueuses — Cela affiche tous les défauts dans la fenêtre de modèle.
  • Afficher les zones affectées — Actuellement indisponible. Pour développement futur.

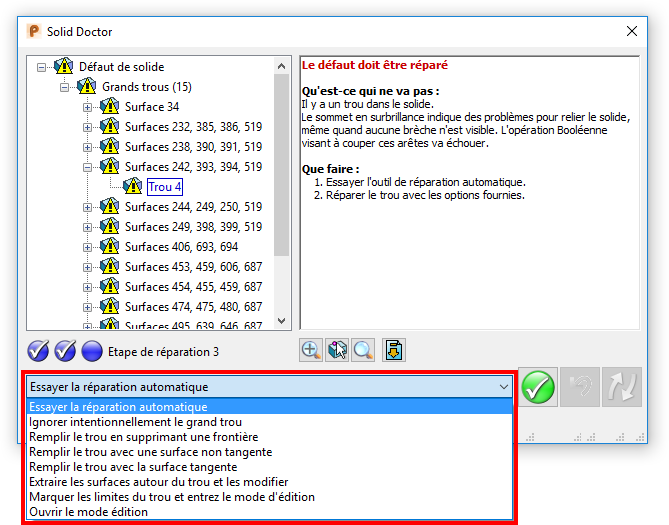

• Options de réparation — Sélectionnez une option de réparation dans la liste des opérations de réparations disponibles. Pour de plus amples détails, voir les options de la liste de défauts. L'option par défaut est Essayer la réparation automatique. Selon l'option de réparation que vous avez sélectionné, la barre d'outils Edition de Doctor est affichée.
• Appliquer — Cliquez pour appliquer l'option de réparation.
• Annuler — Cliquez pour annuler la dernière opération de réparation.
• Re-vérifier — Cliquez pour vérifier les défauts sur le solide.
• Avancé — Actuellement indisponible. Pour développement futur.
• Terminer — Cliquez pour fermer la boite de dialogue et vérifier les défauts. Si des défauts sont trouvés, la boite de dialogue Requête du solide défectueux s'affiche :



  • Continuer — Cliquez pour ouvrir la boite de dialogue Solid Doctor pour continuer la réparation de défauts.
  • Terminer — Cliquez pour accepter les changements effectuées par Solid Doctor.
