Exemple de séparation d'une empreinte moule/contre-moule

Utilisez l'assistant Séparation de moule/contre-moule pour scinder une pièce en ses pièces de moulage.

Par exemple :

1. Sélectionnez la pièce.
2. Cliquez sur Assistants > Séparation de pièce > Séparation de solides.

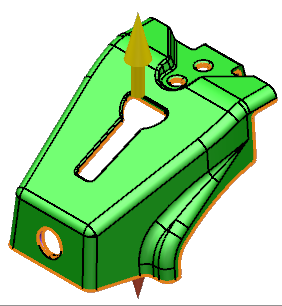

   La pièce est séparée en sections de moule et de contre-moule.

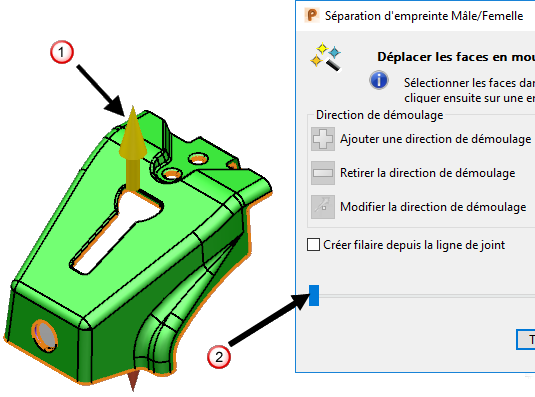

3. Ouvrez la pièce en utilisant une des techniques suivantes :
   • flèches de direction de démoulage .
   • curseur dans la boite de dialogue .



   Toute face ambiguë reste dans la région centrale et .



4. Faites basculer pour afficher l'ombrage de contre-dépouille, cet ombrage indique les faces qui ont une dépouille insuffisante en étant vue du dessus ou du dessous de l'outil.

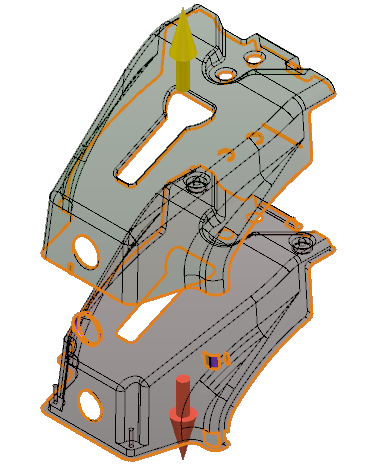

5. Cliquez sur pour sélectionner Transparence de moule/contre-moule. Cela vous permet de voir clairement des faces ambiguës, c'est à dire, qu'elles ne sont pas affectées au moule ou au contre-moule.



   Remarque : Vous pouvez affecter les faces ambiguës à un pièce en mode transparence, mais vous pouvez seulement affecter une face en cliquant sur la flèche de direction de démoulage.

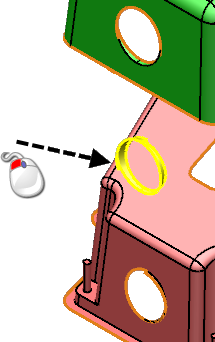

   Si vous n'êtes pas en mode transparence, vous pouvez aussi affecter une face ambiguë en cliquant sur le moule ou sur le contre-moule.

6. Cliquez sur pour désélectionner Transparence de moule/contre-moule.

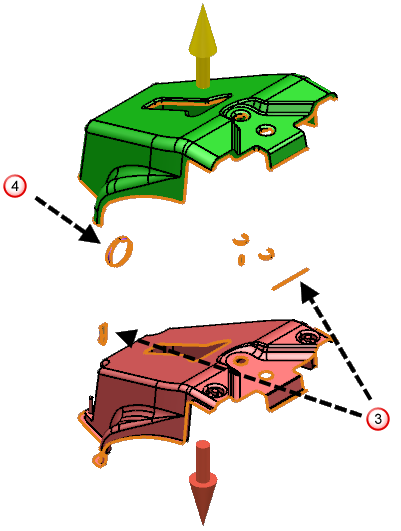

7. Pivotez le modèle de façon à ce que vous pouvez voir les faces ambiguës individuelles.
8. Affectez les faces ambiguës indiquées pour le contre-moule comme ceci :
   1. Sélectionnez la face ambiguë.
   2. Cliquez soit sur la face du contre-moule, soit sur la flèche de direction de démoulage
9. Pour affecter les faces ambiguës , vous devez créer une nouvelle ligne de démoulage comme ceci :
   1. Sélectionnez la face ambiguë.



   2. Cliquez sur pour afficher une direction de démoulage par défaut pour la face sélectionnée.

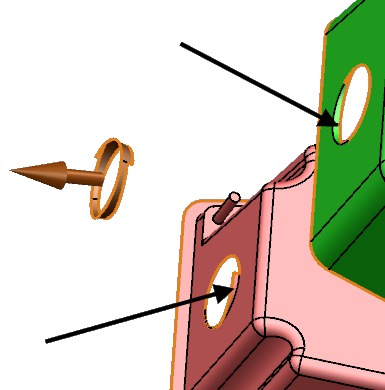

   3. Cliquez sur (barre d'outils Sélectionner une direction de démoulage) pour accepter la direction de démoulage par défaut et affecter la pièce sélectionnée à la nouvelle direction de démoulage.
10. Affectez les faces ambiguës restantes indiquées à la nouvelle direction de démoulage.



11. Fermez la pièce.
12. Sélectionnez Créer filaire depuis la ligne de joint crée un filaire qui représente la ligne de séparation.
13. Cliquez sur Terminer. Vous avez maintenant :
    • trois solides : le moule, le contre-moule et le noyau que vous avez créé dans la nouvelle direction de démoulage.
    • le filaire qui représente la ligne de séparation.
