Découvrez comment créer une ligne de construction qui servira de base pour la grille de poteaux et comment ajouter des étages aux niveaux du bâtiment.
- Démarrez un nouveau projet à l'aide du gabarit de conception de bâtiment.
- Cliquez sur Outils >

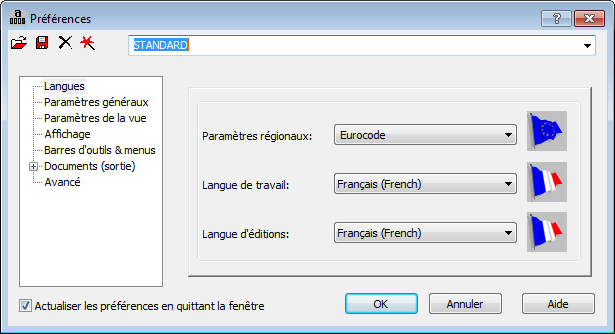

(Préférences…). - Dans la zone Langues de la boîte de dialogue Préférences, définissez les paramètres régionaux sur Eurocode, comme illustré ci-dessous.
- Cliquez sur , et sélectionnez Métrique comme système d'unités par défaut.
- Dans la barre de menus, sélectionnez Géométrie >

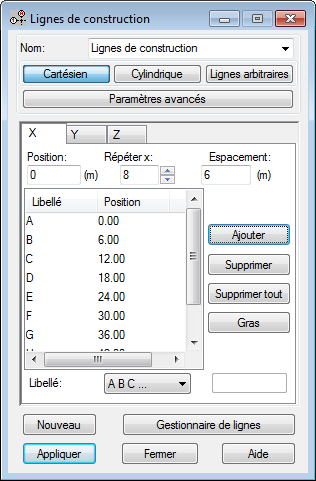

(Lignes de construction). - Dans la boîte de dialogue Lignes de construction, cliquez sur l'onglet X, définissez la position sur 0, le nombre de répétitions. sur 8, la distance sur 6 (m) et la numérotation sur A B C…, puis cliquez sur Ajouter.

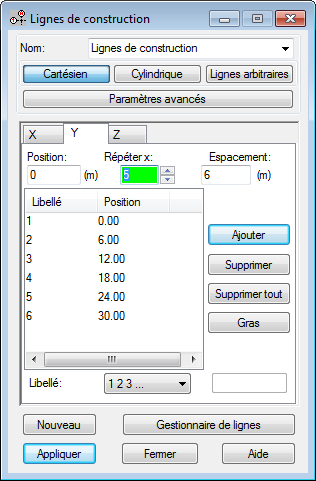

- Dans l'onglet Y, définissez la position sur 0, le nombre de répétitions. sur 5, la distance sur 6 et la numérotation sur 1 2 3... puis cliquez sur Ajouter.

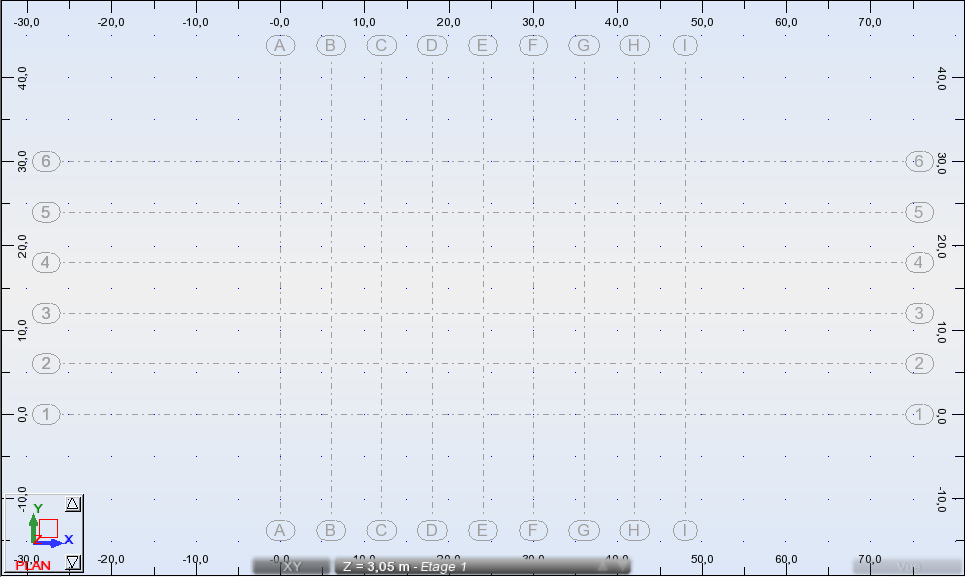

- Cliquez sur Appliquer et fermez la boîte de dialogue. La nouvelle ligne s'affiche, comme illustré ci-dessous.

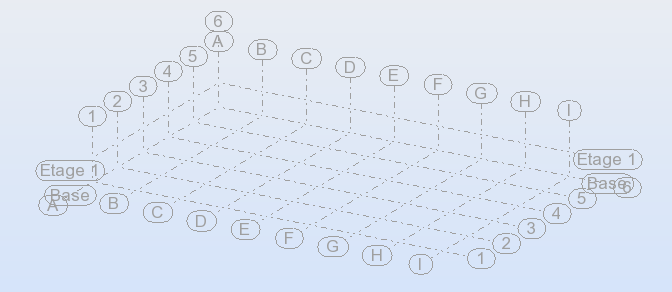

- Dans la fenêtre Vue, cliquez sur l'onglet Vue pour passer à la vue 3D. Les niveaux Base et Etage 1 sont présents par défaut, comme illustré ci-dessous.
- Dans la barre de menus, cliquez sur Géométrie > Etages >
(Etages). - Dans la boîte de dialogue Etages, sélectionnez Définition manuelle.
- Sélectionnez l'étage 1 et cliquez sur Supprimer. Le niveau du sol revient à 0.

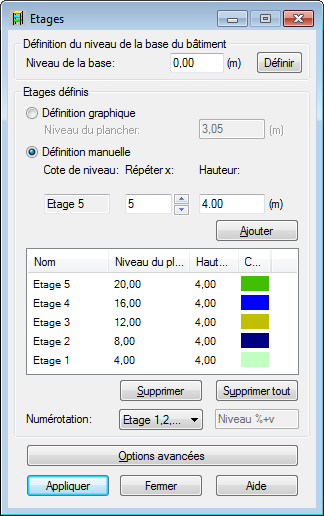

- Définissez le numéro de répétitions sur 5, la hauteur sur 4 et la numérotation sur l'étage 1,2… (comme illustré ci-dessous), puis cliquez sur Ajouter.

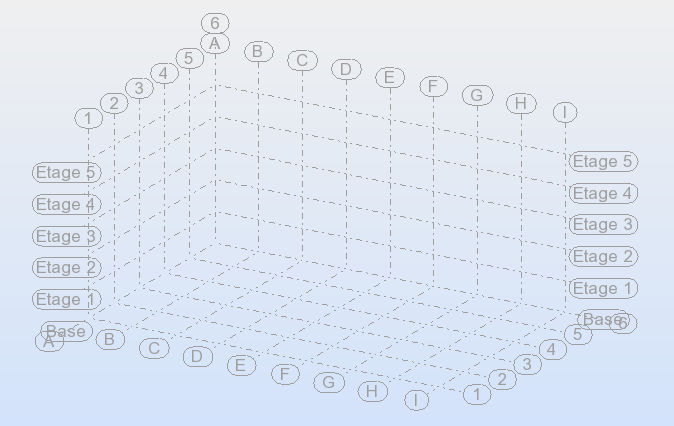

- Cliquez sur Appliquer et fermez la boîte de dialogue. Les étages s'affichent comme indiqué ci-dessous.
- Enregistrez le projet sous Structure-Seismic.rtd.
