Partie 4 : Créer un sol

Dans cet exercice, vous allez créer une mezzanine dans la zone du magasin du bâtiment.

Catégorie Nouveaux utilisateurs Temps nécessaire 15 minutes Fichiers didacticiels utilisés GSG_04_add_floor.rvt

Avant de commencer, téléchargez le fichier GSG_04_add_floor.rvt.

Objectifs

• Ajouter un sol en traçant un contour afin de limiter l'espace.
• Modifier le contour du sol et utiliser les outils Aligner et Ajuster afin de créer une esquisse à boucle fermée.

Visionner la vidéo

Création d'un sol sur le niveau inférieur

1. Ouvrez le projet GSG_04_add_floor.rvt.
   Remarque : Un niveau supplémentaire a été ajouté à ce fichier pour le niveau de la mezzanine.
2. Dans l'arborescence du projet, sous Plans d'étage, double-cliquez sur Mezzanine.
3. Cliquez sur l'onglet Architecturele groupe de fonctions Création (Sol).
4. Cliquez sur l'onglet Modifier | Créer un contour du solle groupe de fonctions Dessiner (Choisir des murs).

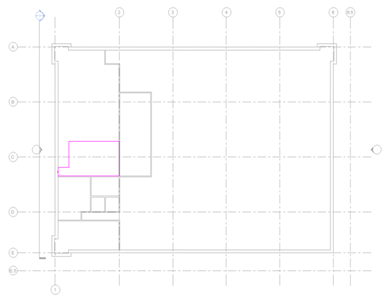

5. Placez le curseur de la souris sur l'un des trois murs comme indiqué dans l'image, puis cliquez pour placer une ligne de contour.

6. Dans l'onglet Modifier | Créer un contour du sol le groupe de fonctions Dessiner, modifiez les éléments pour placer des segments de ligne.

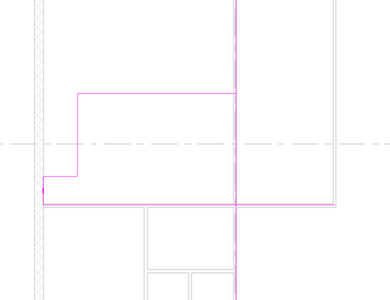

7. Placez d'autres lignes de contour à peu près comme indiqué.
8. Dans l'onglet Modifier | Créer un contour du sol, sélectionnez Ajuster en angle.

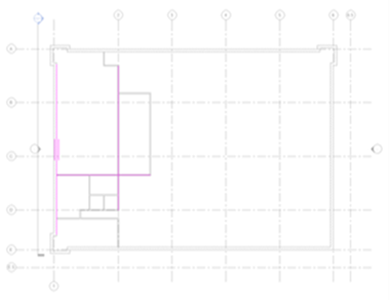

9. Ajustez les angles du contour en sélectionnant les lignes sur les côtés qui seront conservées.

10. Une fois que le contour forme une boucle fermée, vérifiez (Terminer le mode de modification) dans le groupe de fonctions Mode.
