A DWG-összehasonlítás funkciót használhatja egy adott rajz és az aktuális rajz összehasonlítására. A különbségeket a rendszer színnel és revízióbuborékokkal emeli ki az aktuális rajzban, miközben dolgozik.
A tervek fejlesztése során egyre nehezebb emlékezni rá, hogy mi változott az egyes verziók között – különösen, ha a csapat tagjai távolról, más és más helyeken dolgoznak. A DWG-összehasonlítás szolgáltatás lehetővé teszi két rajz vizuális összevetését.

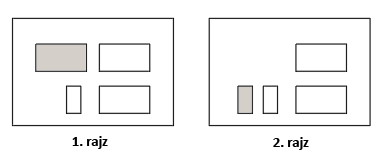

Az összehasonítás folyamán a DWG-összehasonlítás szolgáltatás azonosítja a módosított, hozzáadott vagy eltávolított objektumokat a két rajzban. Vegyük például ezt a két nagy mértékben egyszerűsít rajzot. Mindkét rajz tartalmaz olyan elemeket, amelyeket a másik nem.
Tegyük fel, hogy az 1. rajz egy rajz korábbi verziója, a 2. rajz pedig az aktuális rajz.

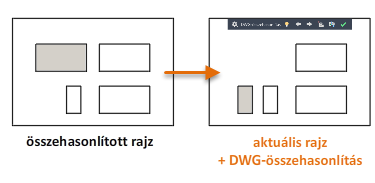

Az ÖSSZEHASONLÍT parancs indításakor a DWG-összehasonlítás eszköztár megjelenik a rajzterület tetején, amikor kijelöli az egyik összehasonlítandó rajzot – ez ebben a példában az 1. rajz.
Az összehasonlítás eredménye megjelenik az aktuális rajzban az alábbiak szerint.
- A mindkét rajzban meglévő objektumok alapértelmezés szerint szürke színnel jelennek meg.
- Az összehasonlítandó rajzban jelen lévő, de az aktuális rajzból hiányzó elemek alapértelmezés szerint piros színnel jelennek meg.
- Az aktuális rajzban jelen lévő, de az összehasonlítandó rajzból hiányzó elemek alapértelmezés szerint zöld színnel jelennek meg.
- A különbségek változáskészletekként, revízióbuborékkal vannak kiemelve. A DWG-összehasonlítás eszköztár nyílgombjai segítségével automatikusan ránagyíthat az egyes változáskészletekre.
A színeket a DWG-összehasonlítás eszköztár Beállítások panelén módosíthatja. A Beállítások panelen további megjelenítési beállítások is elérhetők.
Megjegyzések
- Amikor az összehasonlítás aktív, a rendszer automatikusan észleli az aktuális rajzon alkalmazott változtatásokat.
- Ha az összehasonlítandó rajz is meg van nyitva, az összehasonlítandó rajzon végzett módosítások nem jelennek meg az összehasonlításban, amíg nem menti a változtatásokat.
- Ha az aktuális rajz egyik fóliája ki van kapcsolva vagy fagyasztva van, az az összehasonlítás eredményének nem lesz része.
- A DWG-összehasonlítás segédprogramot akkor is elindíthatja az Alkalmazás menüből, ha egyetlen rajz sincs épp megnyitva. A DWG-összehasonlítás párbeszédpanelen jelölje ki a bázis- és a referenciarajzot, majd kattintson az Összehasonlítás elemre. Az összehasonlítás eredménye a bázisrajzban jelenik meg.
A különbségek importálása az aktuális rajzba

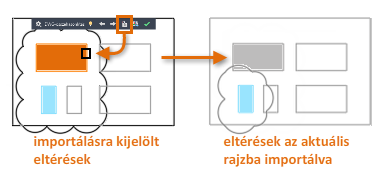

A DWG-összehasonlítás eszköztáron importálhatja az eltéréseket az összehasonlítandó rajzból az aktuális rajzba. Csak azokat az objektumokat lehet importálni az aktuális rajzba, amelyek eltérnek az összehasonlítandó rajzban. Ez a parancs hatékony módja az aktuális rajz egy korábbi verzióval való egyeztetésének.
Az importált különbségek automatikusan szürke színre váltanak, mivel most már mindkét rajzban szerepelnek.
Az összehasonlítás eredményének exportálása

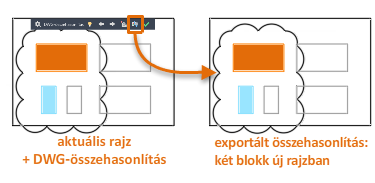

Az összehasonlítás eredményeit egy új pillanatfelvétel-rajzba exportálhatja hivatkozásként. A pillanatfelvétel-rajz tartalmazza az összehasonlítás vizuális elemeit, a neve pedig a két rajz nevének kombinációja.
Általános korlátozások
A DWG-összehasonlítás szolgáltatás korlátai a következők:
- Csak a modelltérben működik. Ha az összehasonlításra kiválasztott fájl egy elrendezésben van mentve, a DWG-összehasonlítás automatikusan átvált a Modell lapra.
- Kizárólag a DWG-fájlokat támogatja.
- Nem támogat minden objektumtípust. A kivételek az OLE-objektumok, a kamerák, a földrajzi adatok, a Map 3D GIS-objektumai, a nem DWG alávetítések, a képek, a koordinációs modellek és a pontfelhők.
- Nem támogatja az összehasonlítások eredményének más rajzokkal való összehasonlítását.
- A beágyazott blokkokon belül nem észlelhetőek a Blokk vagy Fólia tulajdonság módosításai.
- Az összehasonlító grafikák csak a 2D drótvázas látványstílusban jelennek meg. (Csak az AutoCAD programban)
- A revízióbuborékok nem képesek körülzárni a módosításokat a 3D izometrikus nézetekben.
