Szimbólumok

Online kereskedelmi forrásokból vagy saját terveiből illeszthet szimbólumokat és részleteket a rajzokba.

Alapszintű definíciók

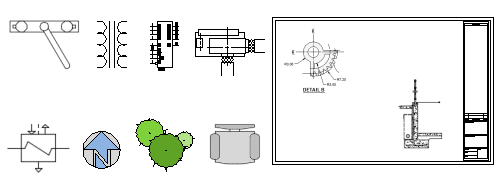

Az AutoCAD programban a rajzokba illesztett szimbólumokat és részleteket blokkoknak nevezik. A blokkok olyan objektumgyűjtemények, amelyek egyetlen elnevezett objektumban vannak kombinálva. A következőkben különböző blokkok példái láthatók különféle léptékben.

A blokkok rajzba való beillesztésének három eleme van.

• Blokkdefiníció. Ezeket az adatokat egy rajzfájl vagy egy rajzsablonfájl tárolja nem grafikus formátumban. A blokkdefiníciók egyszerűen importálhatók bármely rajzfájlból vagy egy rajzfájl meglévő blokkjaiból. Blokkdefiníciókat az aktuális rajz kiválasztott objektumaiból is létrehozhat.
• Blokkreferencia. A blokkok beszúrásakor a grafikus elemek a blokkdefinícióból jönnek létre.
• A blokkok beillesztéséhez használt eszköz. A termékben több különböző eszköz érhető el. Ilyen eszköz például a szalagon a blokkgaléria, a Blokkok paletta, az Eszközpaletták ablak és az Autodesk DesignCenter.

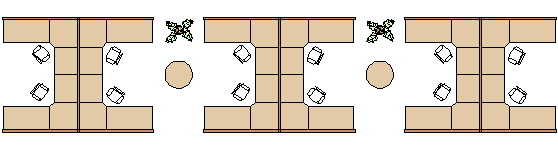

Az alábbi rajz például a következő négy blokkdefiníciót tartalmazza: Fülke, Szék, Asztal és Növény. A Fülkére három, a Székre tizenkettő, az Asztalra és a Növényre két-két blokkreferencia hivatkozik.

Megjegyzés: A gyakran használt blokk kifejezés a kontextustól függően jelenthet blokkdefiníciót vagy blokkreferenciát is, vagy akár mindkettőt.

Blokkok beillesztése rajzba

Általában a következő források egyikéből illeszt be blokkot az aktuális rajzba:

• Bármilyen rajzfájl. Létrehozhat például egy rajzot egy standard részletnézetből. Ezután az egyik blokkbeillesztési eszközzel blokként beillesztheti ezt a rajzot az aktuális rajzba.

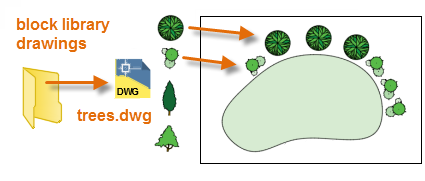

• Rajzfájlban lévő egy vagy több blokkdefiníció. Létrehozhat például egy olyan rajzot, amely csak fák blokkdefinícióit tartalmazza. Ezután a rajzból bármelyik ilyen blokkot az aktuális rajzba illesztheti. A kapcsolódó blokkok egy családját tartalmazó rajzfájlokat általában blokk-könyvtár rajznak nevezik.

• Az aktuális rajzban létrehozott egy vagy több blokkdefiníció. Előfordulhat például, hogy egy, a rajzban ismételten megjelenő objektumhalmazból szeretne blokkot létrehozni, például egy fülkeelrendezésből. Az összes korábban felsorolt blokk egyetlen, három fülkéből álló blokként is hozzáadható.


A beillesztést követően a blokkok egyszerűen mozgathatók, másolhatók, forgathatók és méretezhetők.

Blokkbeillesztési eszköz használata

A kezdéshez kövesse az alábbi lépéseket:

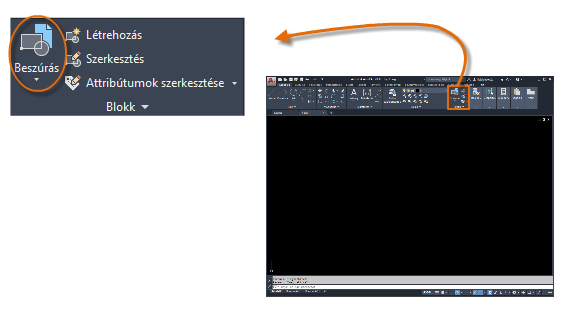

1. Kattintson a Beillesztés parancsra a Kezdőlapon, majd a Blokkok lehetőségre az Egyéb rajzok felületen. Ezzel elindítja a BLOKKPALETTA parancsot.

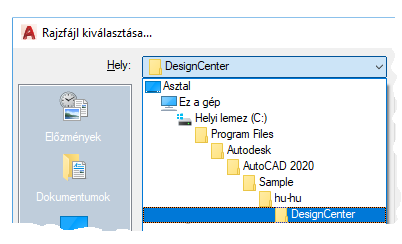

2. A Blokkok paletta tetején kattintson a Tallózás vezérlőre a Rajzfájl kiválasztása párbeszédpanel megnyitásához.

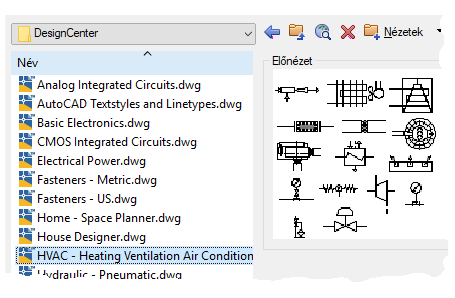

3. Nyissa meg a DesignCenter mappát, amelyben különféle mintarajzokat talál.


   E rajzok mindegyike kapcsolódó blokkdefiníciókat tartalmaz.

4. Válasszon ki egy rajzfájlt, amely érdekli.

   Tegyük fel, hogy fűtéshez, szellőztetéshez és légkondicionáláshoz készít rajzokat. Jelölje ki az épületgépészeti rajzot, majd kattintson a Megnyitás gombra.

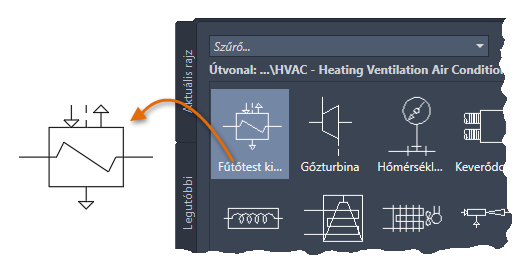

5. A Blokkok paletta Egyéb rajzok lapjáról helyezzen át több blokkot kijelöléssel vagy húzással.


Ha egy másik rajzfájlt szeretne megadni, használja a Tallózás vezérlőt a korábban leírt módon.

Tipp: A Blokkok paletta alsó részén látható alapértelmezett beállítások a legtöbb esetben megfelelőek, de megismerésükhöz kísérletezhet is a különböző beállításokkal.

Ne feledje, hogy amikor a legközelebbi alkalommal a szalag Beillesztés gombjára kattint, a galériában az aktuális rajz összes blokkdefiníciója megjelenik.

Az Aktuális rajz lapra és a Legutóbbi lapra kattintva ismerkedjen meg a Blokkok palettával is.

• Az Aktuális rajz lapon csak az aktuális rajzban található blokkdefiníciók jelennek meg.
• A Legutóbbi lap a nemrégiben beillesztett vagy az aktuális és előző munkamenetben létrehozott blokkdefiníciókat jeleníti meg. Ezek a blokkok több rajzból is származhatnak.

Rajz létrehozása blokként való használatra

Gyakran szokás a blokkokként való használatra egyedi rajzfájlokat létrehozni, és menteni egy mappába a hasonló rajzfájlokkal együtt. Ez egy alternatív megoldás az egyetlen rajzfájlban tárolt blokkdefiníciók eléréséhez.

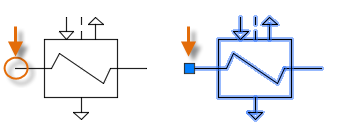

Amikor blokként használható rajzfájlt hoz létre, az objektumot mindenképp az origóra (0,0) helyezze. Ez szolgál majd a blokk alapértelmezett beillesztési pontjaként. Később, a blokk beillesztésekor a rendszer ezt a beillesztési pontnál csatolja a mutatóhoz. Az alábbi blokkon a beillesztési pont bekarikázva látható.

Ha egy már beillesztett blokkot jelöl ki, egy fogó jelenik meg a beillesztési pontnál. A blokkot egyszerűen mozgathatja és forgathatja a fogó segítségével.

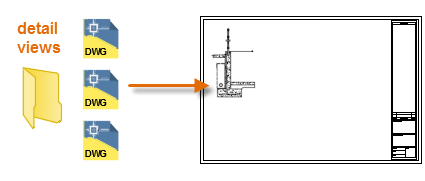

A következő példa egy rajzfájl aktuális rajzba illesztését, és ezzel a részletnézetek létrehozását ismerteti.

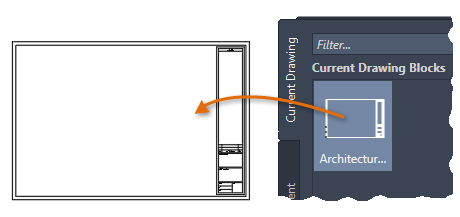

Az egyéni címpecsétek és rajzhatárok szintén rajzfájlokként lesznek létrehozva, amelyek később beilleszthetők vagy rajzsablonfájlokba foglalhatók. Íme egy példa:

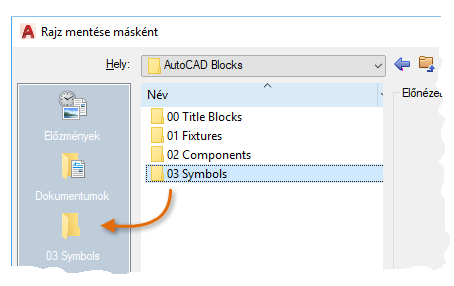

Tipp: A rajz mentésekor lépjen a mappára, kattintson rá a jobb gombbal, és hozzon létre több mappát a blokkrajzok rendezéséhez. Ezek közül akár többet is behúzhat a Helyek sávra a későbbi könnyebb elérés érdekében.

Megjegyzés: Egy rajzfájl blokként történő beillesztése statikus hivatkozást biztosít a megadott rajzhoz. A módosítások alkalmával automatikusan frissülő hivatkozások létrehozásához a rajzot érdemes inkább külső referenciaként csatolni. További információért keressen rá az xrefek kifejezésre a Súgó rendszerben.

Rajz blokkdefinícióinak és adatainak kezelése (opcionális)

Különleges körülmények fennállása esetén a blokkdefiníciókat közvetlenül az aktuális rajzban is létrehozhatja, törölheti és módosíthatja.

• A nem használt blokkdefiníciókat a TISZTÍT paranccsal távolíthatja el a rajzból. A nem használt blokkdefiníciók eltávolításával csökkenthető a rajz mérete. Csak azok a blokkdefiníciók távolíthatók el, amelyeket a rajz blokkreferenciái nem használnak.
• A BLOKK paranccsal közvetlenül az aktuális rajzban hozhat létre új blokkdefiníciókat. Blokkdefiníciókat akkor érdemes létrehozni, ha egy, az adott rajzra vonatkozóan egyedi blokkra van szükség, vagy ha egy kapcsolódó blokkdefiníciókat tartalmazó blokk-könyvtár rajzot szeretne létrehozni.
• A blokkreferenciákat a SZÉTVET paranccsal lehet részobjektumokra bontani. A blokkreferenciák szétvetését követően egyszerűen meghatározhat új blokkdefiníció-verziókat a BLOKK paranccsal, vagy mentheti az eredményül kapott objektumokat egy új rajzfájlba a BLOKKDEF paranccsal.

Tipp: A blokkdefiníciók blokkattribútum nevű objektumokat is tartalmazhatnak, amelyekben különböző adatok (például cikkszám, gyártó neve vagy költség) tárolhatók. A blokkattribútum-adatok táblázatba, konszignációba vagy külső fájlba exportálhatók. Az úgynevezett dinamikus blokkok képesek a megjelenésüket dinamikusan, a megadott adatoktól, a helyüktől vagy a választott beállításoktól függően változtatni.

Ajánlások és javaslatok

Számos gyakran használt módszer áll rendelkezésre a blokkdefiníciók mentésére és rendezésére.

• Létrehozhat egyéni rajzfájlokat az egyes használni kívánt blokkokhoz. Ezeket a rajzfájlokat olyan mappákba mentheti, amelyek tartalmazzák a kapcsolódó rajzfájlokat.
• Létrehozhat blokk-könyvtár rajznak nevezett rajzfájlokat is. Ezek a rajzok tartalmazzák a kapcsolódó blokkdefiníciókat. Ha blokk-könyvtár rajzot illeszt az aktuális rajzba, a rajzban definiált összes blokk elérhetővé válik az aktuális rajzban.
• A címpecsétek és gyakran használt szimbólumok blokkdefinícióit is a rajzsablonfájlokba foglalhatja, hogy egy új rajz kezdésekor azonnal elérhetők legyenek.
• Állapítsa meg, hogy melyik blokkbeillesztési eszköz felel meg legjobban az igényeinek: a Blokkok paletta és a szalaggaléria, az Eszközpaletták ablak vagy az Autodesk DesignCenter.

Tipp: Online eléréssel AutoCAD rajzfájlokat tölthet le a forgalmazók és a szállítók webhelyeiről. Ezzel a lehetőséggel sok időt takaríthat meg, de ellenőrizze, hogy a rajzok tartalma és léptéke megfelelő-e.
