Próbálta már? – A számítások integrálása a rajzolási munkafolyamattal

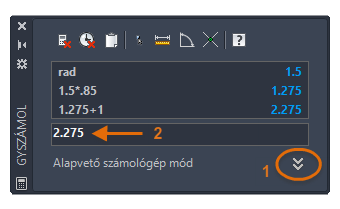

A GySzámol alapvető vezérlőelemei pont olyan egyszerűek és szabványosak, mint gondolnánk. A GySzámol legegyszerűbb módon történő használatakor összecsukhatja a kijelzőt a legkisebb méretére (1), majd a billentyűzetről vihet be számokat és műveleteket (2).

A GySzámol 8–9 tizedeshely pontosságra van korlátozva, ami a legtöbb helyzetben várhatóan elegendő.

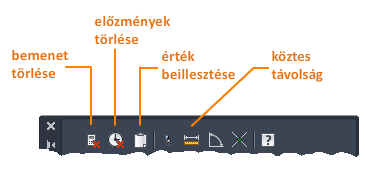

Különösen hasznos funkció az Érték beillesztése, amely bemásolja a számológépen látható aktuális eredményt a promptba a parancsablakban. Ez lehet egy kiszámított sugár, távolság vagy eltolási érték.

Érték beillesztése

Példaként tegyük fel, hogy egy vonalat szeretne rajzolni, amely 3 egységnél 15%-kal hosszabb.

1. Kattintson a GySzámol bemeneti területén belülre, gépelje be a 3*1.15 műveletet, és nyomja le az Enter billentyűt. A rendszer a 3.45 értéket számolja ki.
2. Indítsa el a Vonal parancsot, és adja meg az első pontot.
3. Kattintson az Érték beillesztésére a GySzámol számológépben.

   Az Adja meg a következő pontot prompt után megjelenik a 3.45.

4. Az egér mozgatásával állítsa be a vonal irányát, majd nyomja le az Enter billentyűt a 3.45 távolságértékként való elfogadásához.
5. A 3. és 4. lépést megismételheti több szakasz esetében, vagy pedig a kiszámított érték más promptokba való beillesztéséhez.

   Tipp: Az Érték beillesztése használata előtt győződjön meg róla, hogy folyamatban legyen egy parancs. Ellenkező esetben az értéket a parancspromptba illeszti be a program, és le kell nyomnia az Esc billentyűt.

Köztes távolság

A Köztes távolság hatékony módja bármely két pont közötti távolság lekérdezésének és a GySzámol számológépbe való automatikus beillesztésének az értéken való matematikai műveletek elvégzése céljából. A kapott eredményt ezután az Érték beillesztésére kattintva illesztheti be az aktuális promptba a parancsablakban.

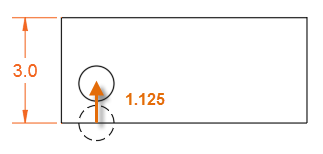

Példaként tegyük fel, hogy egy kört egy négyszög függőleges méretének 37.5%-ával megegyező távolságra szeretne áthelyezni.

1. Kattintson a Köztes távolságra, és adja meg a négyszög függőleges méretének megfelelő vonalszakasz végpontjait.

   Tegyük fel, hogy a bemeneti területen megjelenő távolság 3 egység.

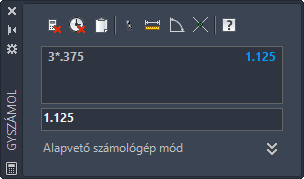

2. Kattintson a GySzámol bemeneti területén belülre, a 3-astól jobbra, és gépelje be a következőt: *.375. Az érték kiszámításához nyomja le az Enter billentyűt.

   Az 1.125 érték jelenik meg.


3. Indítsa el a Mozgatás parancsot, és adja meg a bázispontot.
4. Kattintson az Érték beillesztésére a GySzámol számológépben.

   Az Adja meg a következő pontot prompt után megjelenik az 1.125.

5. Az egér mozgatásával állítsa be a kör áthelyezésének irányát, majd nyomja le az Enter billentyűt az 1.125 távolságértékként való elfogadásához.

   Tipp: A GySzámol számológépben megjelenő aktuális érték több következő parancs promptjába is beilleszthető. Például egy eltolási távolság kiszámított értékét be lehet illeszteni távolságként egy Mozgatás parancsba, egy kör sugaraként és egy vonal hosszaként. Ezáltal a GySzámol aktuális értéke egy adott érték tárolására használható.

Továbbfejlesztett hozzáférhetőség az AutoCAD szoftverben

Több párbeszédpanelen szerepelnek olyan numerikus mezők, amelyek kis GySzámol ikonnal vannak ellátva.

Példaként hozzon létre egy kört, és jelenítse meg a Tulajdonságok palettát. A kör kiválasztásakor megjelenő egyik geometriai tulajdonság a Terület. Ha az ikonra kattint, megjelenik a GySzámol, amellyel kiszámíthat egy új Terület értéket, például 3-mal elosztva azt. A GySzámol alján található Alkalmaz gombra kattintva a kör átméreteződik.

Tipp: Az Egységek paranccsal növelheti a Tulajdonságok palettán megjelenő tizedesjegyek számát.

Szintén érdekelhetik az Autodesk App Store-ban (https://apps.autodesk.com/) elérhető, harmadik féltől származó számológép-alkalmazások. Egyes alkalmazások a bizonyos szakágakban gyakori számításokra lettek specializálva.
