Létrehozhat blokkokat objektumok csoportosításával és név hozzárendelésével, vagy egy blokként használandó rajz létrehozásával.
Blokkdefiníciók
Minden esetben, amikor blokkot hoz létre, vagy rajzot illeszt be blokként, a blokkdefinícióban lévő minden blokkadatot (beleértve a geometriát, a fóliákat, a színeket, a vonaltípusokat és a blokkattribútum-objektumokat) a rajzfájl tartalmaz nem grafikus adatként az úgynevezett blokktáblázat részeként. Minden beillesztett blokk egy blokkdefinícióra mutató blokkhivatkozás. A blokkhivatkozásokat gyakran egyszerűen csak blokkoknak nevezzük.
A blokkok több helyen definiálhatóak és menthetők:
- Egy rajzfájlban a csak az adott rajzban való használatra
- Egy rajzsablonfájlban belül az összes ebből származtatott rajzban való használatra
- Különálló rajzfájlokként a más rajzokba blokként való beillesztésre
- Több blokként egy olyan rajzfájlban, amelyre blokk-könyvtár rajzként más rajzokból hivatkoznak majd
- Online blokkdefiníciókként különféle szolgáltatóktól és szolgáltatásokból. Ezek a blokkok általában adott alkatrészekhez vagy termékekhez tartoznak.
Blokkok hivatkozása
A blokkdefiníciókat közvetlenül az aktuális rajzban is létre lehet hozni a BLOKK paranccsal, vagy beilleszthetőek egy másik rajzból. Számos módszer érhető el a más rajzfájlokban lévő blokkoknak vagy maguknak a rajzfájloknak a beillesztésére:
- Autodesk DesignCenter
- A Blokkok paletta, Más rajz lap
- Beillesztés húzással egy fájlmappából
- Meghatározás az Eszközpaletták ablakban
Blokk létrehozása rajzon belül
A blokkdefiníciók általában a következő információkat tartalmazzák:
- A blokk nevét
- A benne levő objektumokat
- Egy, a blokk a rajzokban való elhelyezéséhez használt bázispontot
- Opcionálisan a különféle adatok, például a cikkszám, a gyártó neve, a szervizinformációk stb. tárolására használt blokkattribútum-objektumokat.
Rajzfájl létrehozása blokként történő használatra
Létrehozhat különálló rajzfájlokat abból a célból, hogy azokat más rajzokba blokként beillessze. Az egyes rajzfájlokat egyszerűen létrehozhatja, és a blokkdefiníciók forrásaként könnyen kezelheti. A kapcsolódó rajzok egy mappában tárolhatók egy blokkokat tartalmazó könyvtárként.
- A blokk nevének megadása
A rajz neve szolgál a blokk neveként.
-
A rajz bázispontjának megadása
Alapértelmezés szerint a VKR (világ koordináta-rendszer) origó (0,0,0) pontját használja bázispontként a rajzfájlok blokk alakban történő beillesztéséhez. A bázispontot visszaállíthatja úgy, hogy a BPONT parancs használatával egy másik bázispontot ad meg a beillesztéshez.
- Az objektumok létrehozása
Ezek az objektumok általában geometriai objektumok, szövegek és blokkattribútum-objektumok. Amikor végzett, mentse a rajzot egy közös mappába a blokkokként használni kívánt többi rajzzal.
Számos módszer létezik a blokkok létrehozására, amelyek mentén azok megörökölhetnek egy vagy több tulajdonságot (például fóliákat, színeket és vonaltípusokat) az aktuális beállításokból.
Blokk-könyvtár rajz létrehozása
A kapcsolódó blokkok gyűjteményei tárolhatók egy rajzfájlban vagy rajzfájlok egy csoportjában. Ezeket blokk-könyvtár rajzoknak nevezik. A blokk-könyvtár rajzokban a kapcsolódó blokkdefiníciókat egy egyébként üres rajzfájlba mentheti. Amikor ezt a rajzfájlt blokként az aktuális rajzba illeszti, az összes benne lévő blokkdefiníció bekerül az aktuális rajz blokktáblázatába.
Beágyazott blokkok létrehozása

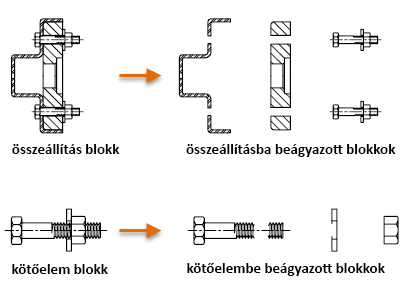

A blokkdefinícióba foglalt blokkreferenciákat beágyazott blokkoknak nevezik. A beágyazott blokkok az összetett blokkdefiníció egyszerűsítését teszik lehetővé.
Az önmagukra hivatkozó blokkokat körkörös referenciának nevezik, és ezek nem engedélyezettek.
