Ha létre szeretne hozni egy adathivatkozás-projektet a BIM 360-ban, a Civil 3D-ben ismerős parancsokat használhatja, azonban egy helyi vagy LAN-alapú adattárolási környezet helyett egy csatlakoztatott meghajtót fog kiválasztani a projekthez.
- A BIM 360-beli adathivatkozás-projekt létrehozásához és kezeléséhez hozzáféréssel kell rendelkeznie az Autodesk Collaboration for Civil 3D, ami akkor válik elérhetővé, ha előfizet a BIM 360 Design szoftverre.
- Az adathivatkozás-projektek egy meglévő BIM 360-projektben való létrehozásához nem kell fiókadminisztrátornak lennie. Ha azonban egy új BIM 360-projektet szeretne létrehozni az adathivatkozásokhoz, fiókadminisztrátornak kell lennie, és a BIM 360 webes felületén található Fiókadminisztrátor modult kell használnia.
Megjegyzés: Az új projekt létrehozásakor a BIM 360-projektet létrehozó fiókadminisztrátor egy, a BIM 360-ban már meglévő projektmappát használhat sablonként. A sablonprojekt előre beállítható úgy, hogy tartalmazza az általában használt mappákat és fájlokat.
Adathivatkozás-projekt létrehozása a BIM 360-ban
Ez az eljárás feltételezi, hogy rendelkezik egy meglévő BIM 360-projekttel, amelyben az adathivatkozás-projektet létre kívánja hozni.
- Az Eszköztár Kereső lapján kattintson a jobb gombbal az Adathivatkozások csomópont
Munkamappa beállítása lehetőségre.
- A Munkamappa beállítása párbeszédpanelen keresse meg a projektmappa helyét a BIM 360-ban.
Az adathivatkozás-projektek munkamappájának legalább egy mappával a BIM 360-projekt mappája alatt kell lennie. Például: <BIM 360 meghajtó>\<Fiók neve>\<Projekt neve>\<Munkamappa neve>. A projekten kívül található mappák nem állíthatók be munkamappaként.
Megjegyzés: A felső szintű \Project Files mappát is be lehet állítani munkamappaként, de csak a rendszergazdák látják a \Project Files mappát, így javasoljuk, hogy használjon egy almappát a \Project Files mappában. - Kattintson a Mappa kiválasztása gombra.

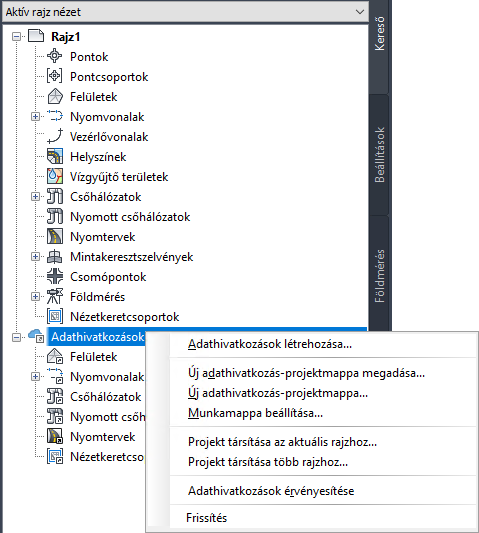

A Kereső Adathivatkozások csomópontja
értékre módosul, amivel azt jelzi, hogy a munkamappa a BIM 360-ban található.
- Kattintson a jobb gombbal az Adathivatkozások csomópont Új adathivatkozás-projektmappa lehetőségre.
- Adja meg a projekt nevét és egyéb részleteit (például egy sablont), majd kattintson az OK gombra.
- Kattintson a jobb gombbal az Adathivatkozások csomópont Új adathivatkozás-projektmappa megadása lehetőségre.
- Válassza ki a használni kívánt adathivatkozás-projektet, majd kattintson az OK gombra.
- Hozzon létre rajzokat és adathivatkozásokat a projektben a megszokott módon, majd mentse mindet a BIM 360-ban.
Megjegyzés: Az adathivatkozás-projektet és a hozzá kapcsolódó rajzokat ugyanabban az adattárolási környezetben kell tárolni. Ha egy BIM 360-ban tárolt adathivatkozás-projekten dolgozik, a rajzfájlokat is a BIM 360-ban kell tárolni.
