BIM 360 oldal (Indítás lap)

A BIM 360 oldal használatával érheti el a BIM 360-projektek dokumentumait.

Az oldal megjelenítéséhez a Civil 3D Indítás lapján kattintson a navigációs ablakban a BIM 360-ra.

Megjegyzés: A BIM 360-projektek megtekintéséhez az oldalon be kell jelentkeznie az Autodesk Account-fiókba, és előfordulhat, hogy el kell végeznie néhány beállítást. További információk: Hogyan érhetem el az Autodesk Collaboration for Civil 3D szolgáltatást?.

Fiók és projekt kiválasztása

A munkához használt fióknév és projektnév elérési útvonalként jelenik meg a jobb oldali panel felső részén.

Kattintson az elérési útvonalra a projektek és fiókok közötti váltásra szolgáló menü megjelenítéséhez.

Mappa és dokumentum kiválasztása

A projektben található mappák között a Név oszlopban megjelenített mappanevekre kattintva navigálhat.

A visszatéréshez egy magasabb szintű mappába kattintson a projekt ikonra vagy a mappa elérési útvonalán található egyik mappára.

Mappa- és dokumentumadatok

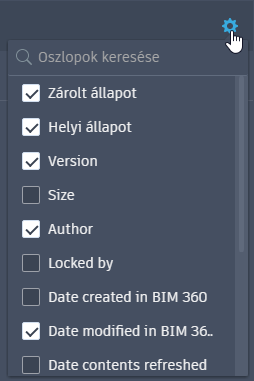

Oszlopok kiválasztása

Megnyit egy listát a mappában megtekinteni kívánt oszlopok kiválasztásához. Az elérhető oszlopok leírását az alábbi szakaszokban találja.

Név

A kiválasztott mappában található dokumentumok és almappák nevét jeleníti meg.

• Kattintson egy almappára annak megnyitásához és a tartalmának a táblázatban való megjelenítéséhez.
• Kattintson egy dokumentumra annak megnyitásához a Civil 3D-ben.

Ezt az oszlopot nem lehet elrejteni az oszlopválasztó használatával.

Megjegyzés: Ezen az oldalon csak azok a dokumentumok jelennek meg, amelyeket közvetlenül a Civil 3D programban megnyithat (DWG-, DWT-, DXF- és DWS-fájlok). A csatlakoztatott meghajtó Windows Intézőben történő megnyitásával más fájltípusok is láthatóvá válnak.

Zárolt állapot

A dokumentumok zárolt állapotát jeleníti meg. Ha a dokumentum nincs zárolva, nem jelenik meg ikon a Zárolt állapot oszlopban.

• : A rajzot Ön zárolta. Ha megnyit egy dokumentumot szerkesztésre, és a dokumentum zárolva van, ez az ikon látható a Zárolt állapot oszlopban.
• : A rajzot valaki más zárolta.
• Ha a rajz nincs zárolva, nem jelenik meg ikon.

Helyi állapot

A helyi csatlakoztatott meghajtón található dokumentumok állapotát jeleníti meg.

• Új: A dokumentum új, és még nem lett feltöltve a BIM 360-ba. A dokumentumok az első mentéskor vagy a helyi csatlakoztatott meghajtóra történő másoláskor az Új állapotot jelenítik meg.
• Nem gyorsítótárazott: A dokumentum létezik a BIM 360-ban, de még nem lett letöltve a csatlakoztatott meghajtóra. A dokumentumok mindaddig nem töltődnek le a helyi meghajtóra, amíg a Civil 3D-ben meg nem nyitja, vagy manuálisan le nem tölti őket úgy, hogy a jobb gombbal rákattint egy fájlra a Windows Intézőben, és kiválasztja a Letöltés lehetőséget. A dokumentum letöltése után annak helyi állapota Gyorsítótárazott lesz.
• Gyorsítótárazott: A dokumentum fel lett töltve a BIM 360-ba, és helyileg is létezik.
• Módosított: A dokumentum helyileg módosult, és a módosítások még nem lettek feltöltve a BIM 360-ba.
• Elavult: A dokumentum helyileg gyorsítótárazva lett, de nem lett szinkronizálva a legújabb frissített verzióval a BIM 360-ban. Ez akkor fordulhat elő, ha a dokumentumot egy másik számítógépen szerkesztették, és onnan töltötték fel a BIM 360-ba. A dokumentum Gyorsítótárazott állapotúra frissül, ha megnyitja vagy letölti azt.
• Ütközés: A dokumentum helyileg és a BIM 360-ban is tartalmaz módosításokat. Ennek megoldásához a következő alkalommal a Desktop Connector a lomtárba helyezi a helyi módosításokat a függőben lévő műveletek feldolgozásakor, és letölti a legújabb verziót a BIM 360-ból, így a helyi állapot Gyorsítótárazottra módosul.

Megjegyzés: A BIM 360 webes felületén végzett módosítások és a más csapattagok által a projektdokumentumokban végzett módosítások késéssel jelennek meg a csatlakoztatott meghajtón. A frissítési gyakorisággal kapcsolatos információkért tekintse meg a BIM 360 Súgó A BIM 360 elérése asztali számítógépen szakaszát.

Verzió

A dokumentum mentéseinek számát jeleníti meg. A BIM 360-ba történő első feltöltéskor vagy mentéskor a dokumentum a V1 verziót kapja. A dokumentum mentése eggyel növeli a verziószámot.

Tipp: A BIM 360-ban összehasonlíthatja a verziókat, és visszaállíthat egy korábbi verziót. További információkért tekintse meg a BIM 360 Súgó Dokumentumok szakaszát.

Méret

A dokumentum méretét jeleníti meg.

Szerző

A dokumentumot utoljára mentő személy nevét jeleníti meg.

A következő zárolta:

Ha a dokumentum jelenleg zárolva van, ez az oszlop megjeleníti a dokumentumot zároló személy nevét.

A BIM 360-ban történő létrehozás dátuma

A dokumentum BIM 360-ba való mentésének vagy feltöltésének dátumát és idejét jeleníti meg.

A BIM 360-ban történő módosítás dátuma

A dokumentum BIM 360-ban történő utolsó módosításának és szinkronizálásának dátumát és idejét jeleníti meg.

Tartalmak frissítésének dátuma

Azt a dátumot és időt jeleníti meg, amikor a Desktop Connector utoljára frissítette a dokumentumokat a BIM 360-ból.

A Desktop Connector frissítési gyakoriságával kapcsolatos információkért tekintse meg a A BIM 360 elérése asztali számítógépen című részt.

Engedélyek frissítésének dátuma

Azt a dátumot és időt jeleníti meg, amikor a Desktop Connector utoljára frissítette az engedélyeket a BIM 360-ból.

A lemezen történő létrehozás dátuma

A dokumentum mappába való első mentésének vagy feltöltésének dátumát és idejét jeleníti meg.

A lemezen történő módosítás dátuma

A dokumentum legutóbbi módosításának dátumát és idejét jeleníti meg.

Referenciák frissítésének dátuma

Azt a dátumot és időt jeleníti meg, amikor a Desktop Connector utoljára frissítette a dokumentum által hivatkozott fájlokat a BIM 360-ból.

Zárolás dátuma

Ha a dokumentum jelenleg zárolva van, ez az oszlop megjeleníti a zárolás dátumát és idejét. Ha a dokumentum jelenleg nincs zárolva, ez az oszlop nem jelenít meg dátumot és időt.

Hivatkozásokkal rendelkezik

Az Igen vagy a Nem értéket jeleníti meg attól függően, hogy a dokumentum hivatkozik-e egy másik fájlra, például egy xrefre vagy egy adathivatkozásra.

Mappa frissítése

Frissíti az aktuális mappát a BIM 360-ból.

Továbbiak

A dokumentumok megnyitásához szükséges parancsokat jeleníti meg. Kattintson az ikonra , majd kattintson a Megnyitás vagy a Megnyitás csak olvasásra lehetőségre.
