A téradatok, térképek és tervek több módon is megoszthatók.
Adatok megosztása
Az AutoCAD Map 3D toolset a szervezeten belül és kívül egyaránt megkönnyíti az adatok megosztását.
 |
Amikor az adatokat az eredeti forrásban szerkeszti, a módosítások azonnal láthatóvá válnak a szervezet többi tagja számára is. |
Térképek eljuttatása a terepre

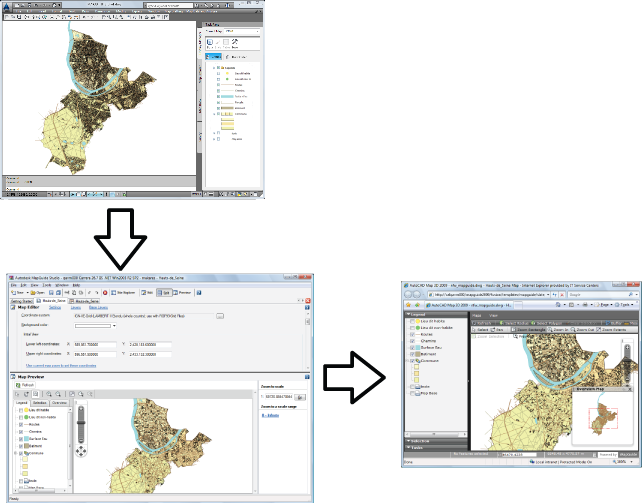

Az eredeti AutoCAD Map 3D toolset-térkép felül látható. Balra lent a térkép az Autodesk Infrastructure Studio-ban látszik. Jobbra a térkép egy webböngészőben látható.
- Egy- vagy többoldalas térképek nyomtathatók papírra vagy fájlba.
- Térképkönyveket használhat a nagy térképek külön lapokon megjelenő szelvényekre osztásához. Jelmagyarázatot, címet és más információkat jeleníthet meg az egyes lapokon.
A térképkönyvek használatával térképszelvényekkel rendelkező térképeket készíthet.
- Térképek internetes közzététele az Autodesk Infrastructure Map Server szoftver felhasználásával.
A térképen az összes fólia, fóliadefiníció, dinamikus címke, lekérdezés, szűrő és stílus (többek között pont-, vonal-, raszter- és más stílusok) közzétételre kerül. Ha különböző típusokat határoz meg a különböző nagyítási szintekhez, a térkép megjelenése aszerint változik, ahogy a végfelhasználó változtatja a nagyítás mértékét a webböngészőben. A nagyítás az AutoCAD Map 3D toolset eszközben meghatározott stilizálási szabályok szerint változtatja meg a megjelenítést.
- A térképek HTML-oldalként is közzétehetők. Az eredmény a térképről készült „pillanatfelvétel”, amelyet bárki megnézhet egy webböngészőben.
- Az Autodesk DWF formátumban elmentett térképek az (ingyenesen letölthető) Autodesk Design Review szoftverrel tekinthetők meg. Az eredmények a weben vagy egy belső hálózaton terjeszthetők. A térképkönyveket létrehozhatja DWF formátumban is.
Ha a DWF-fájl minden térképéhez rendelt koordináta-rendszert, akkor a közzétételi művelet a koordinátákat automatikusan szélességi és hosszúsági koordinátákká konvertálja. Az Autodesk Design Review 2008 automatikusan egy bizonyos helyre tud ugrani a koordináták megadását követően. Bármelyik pont koordinátái megjeleníthetők a térképen, ha az egérrel odamutat.
- Exportálhat más formátumba, például DGN vagy SHP formátumba is.
- Olyan jelentéseket hozhat létre szövegfájlokként, amelyekben vesszővel tagolva szerepelnek a csatolt rajzfájlokban található objektumok információi. Munkafüzetbe, adatbázisba vagy dokumentumba importálhatja a jelentésfájlokat.
- Az e-Küldemény szolgáltatással a térkép által használt összes fájlt becsomagolhatja és elküldheti egy másik AutoCAD Map 3D toolset-felhasználónak.
