2. gyakorlat: Téma definiálása

A témát a telkek értéke alapján definiálja: a világosabb színek az alacsonyabb értékű, a sötétebb színek pedig a magasabb értékű telkeket jelölik. A telek értéke az a „feltétel”, amely meghatározza a telek színét a térképen.

Oktatóvideó

Ha csatlakozik az internethez, indítsa el a téma meghatározásáról szóló videót. Ha ki kívánja próbálni, kattintson a „Kipróbálom” gombra. Az eljárás lépéseit megtalálja a videó alatt.

Get Adobe Flash player

Megjegyzés: Ez a gyakorlat az előző gyakorlatokban létrehozott és módosított build_map1.dwg térképet használja fel.

Téma definiálása

  1. A Témafólia párbeszédpanelen a Tulajdonságon alapuló tematikus tartományok létrehozása területen kattintson a lefelé nyílra a Tulajdonságok mellett, és válassza a LAND_VALUE elemet.

    A minimális és maximális értékeket, valamint az eloszlásbeállításokat hagyja változatlanul.

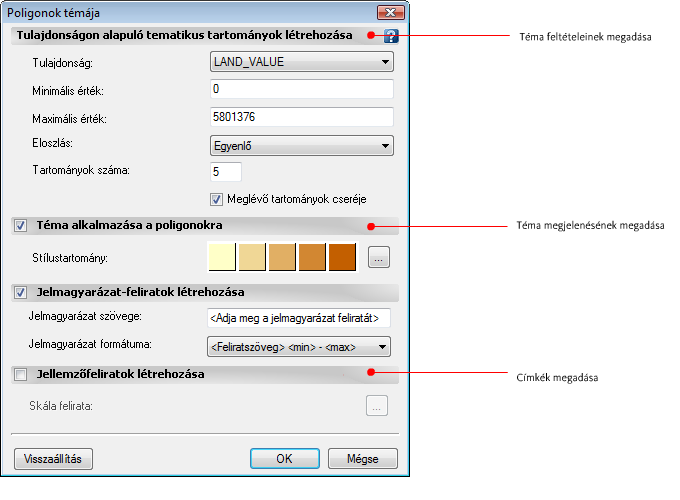

    Használja a Témafólia párbeszédpanelt a téma megtervezéséhez.

  2. Kattintson a elemre a Stílustartomány ábrája mellett.
  3. Jelölje ki a kitöltési elemet.
  4. A színskálában módosítsa a végleges színt sötétvörösre.
  5. Változtassa az Átlátszóság értékét 40-re.
  6. Kattintson az OK gombra a Stílusszerkesztőbe való visszatéréshez. Hagyja nyitva a Stílusszerkesztőt a következő gyakorlathoz.

A gyakorlatok folytatásához lépjen tovább a 3. Gyakorlat: Címkék hozzáadása részre.
