A munkafolyamat futtatásakor az AutoCAD Map 3D toolset megjeleníti a kijelölt mappában található SDF-fájlok listáját. Ezt követően létrehoz egy Megjelenítéskezelő csoportot a létrehozandó fóliák tárolására. Kapcsolódik a kijelölt mappában található SDF-fájlokhoz. A kijelölt mappa minden rajza esetében kapcsolódik, hozzáad egy fóliát a Megjelenítéskezelőhöz, majd áthelyezi a fóliákat az új csoportba.
Az aktuális térképet DWG-fájlként menti (rajzi objektumokba konvertálva az összes jellemzőt). Majd menti az összes Megjelenítéskezelő fóliát egy .layer fájlba, amely megosztható más AutoCAD Map 3D toolset-felhasználókkal, vagy feltölthető az Autodesk Infrastructure Map Server szerverre.
Ez a gyakorlat a 2. Gyakorlat: Automatizált AutoCAD parancsok részben módosított munkafolyamatot használja.
A munkafolyamat futtatása
- Nyissa meg a munkafolyamatot a 2. Gyakorlat: Automatizált AutoCAD parancsok részből a Munkafolyamat-tervezőben (ha még nincs megnyitva).
- Az Eszközök lap Munkafolyamat panelének listájában válassza ki a létrehozott munkafolyamatot.
- Kattintson a
(Munkafolyamat szerkesztése) gombra.
- A Munkafolyamat-tervezőben kattintson a
gombra. Zöld pipa jelenik meg minden munkafolyamat-lépés jobb felső sarkában. Ezek a pipák azt jelzik, hogy a program sikeresen végrehajtotta a műveletet.
- Zárja be a Munkafolyamat-tervezőt, ehhez kattintson a címsorban lévő x jelre.
A fóliákat a program hozzáadta a térképhez, valamint az új Megjelenítéskezelő csoporthoz. A program felkéri, hogy adja meg a DWG-fájl nevét és elérési útvonalát. A .layer fájlokat a program a műveletben megadott helyre menti el.

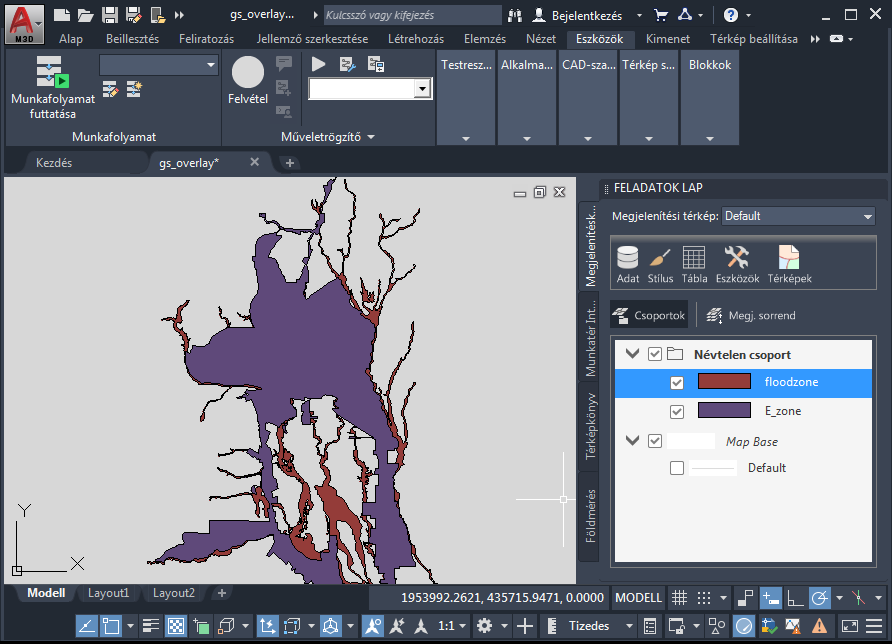

Az eredmény
A fóliákat hozzáadta a térképhez és eltárolta a létrehozott csoportban.
