1. gyakorlat: Térkép létrehozása

A térképfájl létrehozása egy szabványos sablon alapján történik. Koordináta-rendszer hozzárendelése. A program a térképhez adott összes adatot ezen koordináta-rendszerre konvertálja.

Oktatóvideó

Kattintson a képen látható nyíl gombra, így megtekintheti, hogyan állíthatja be egy térkép koordináta-rendszerét. Az eljárás lépéseit megtalálja a videó alatt.

Térkép létrehozása

1. A gyakorlatok megkezdése előtt, olvassa el a Felkészülés az oktatóanyagok használatára fejezetet.

   Ha még nem töltötte le a leckéhez a mintaadatokat, akkor tekintse meg a videó bemutatót.

2. Indítsa el az AutoCAD Map 3D toolset programot az asztalról vagy a Start menüből (ha még nem fut).
3. Kattintson az Új, majd a Rajz gombra.

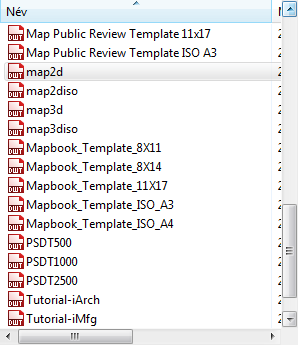

4. A Sablon kiválasztása párbeszédpanelen jelölje ki a map2d.dwt fájlt, és kattintson a Megnyitás gombra.


   Válassza a map2d.dwt fájlt.

   Ez a fájl egy AutoCAD-sablon, amely az AutoCAD Map 3D toolset szoftverben a kétdimenziós térképek használatához készült.

5. Rendeljen hozzá egy koordináta-rendszert a térképhez.
   • Kattintson a Térkép beállítása lapKoordináta-rendszer panelHozzárendelés parancsra.
   • A Koordináta-rendszer hozzárendelése párbeszédpanelen jelölje ki az „USA, California” Kategóriát.
   • Görgessen lefelé és jelölje ki a CA-I. bejegyzést.
   • Kattintson Hozzárendelés gombra.

A gyakorlatok folytatásához lépjen tovább a 2. Gyakorlat: Adatok hozzáadása a térképhez adatkapcsolat útján részre.
